200BPH машина 5 галлонов разливая по бутылкам с клапаном переполнения

Характер продукции

Линия/оборудование/установка для производства воды 200BPH 5 галлонов, галлонная бочка с переливным клапаном



1.1, Полуавтоматический декеппер и мойка



Рабочий помещает использованную тару в правую часть декеппера, вставляя горлышко в отверстие, рабочий нажимает педаль ногой, чтобы снять крышку с горлышка; Затем рабочему нужно взять тару и вставить ее в левую часть машины для мойки. После того, как тара помещена, окно необходимо закрыть. Затем мойка запустится сама. Во время мойки внутренняя щетка внутри тары и время мойки предварительно установлены, машина остановится, когда время истечет. Функция нагрева может быть включена/выключена по желанию клиента.

Параметры:

Мощность: 1,12 кВт без нагрева, 2,12 кВт с нагревом

Толщина пластины: 1 мм

Размер куба машины: 25*25 мм

Толщина куба: 1,5 см

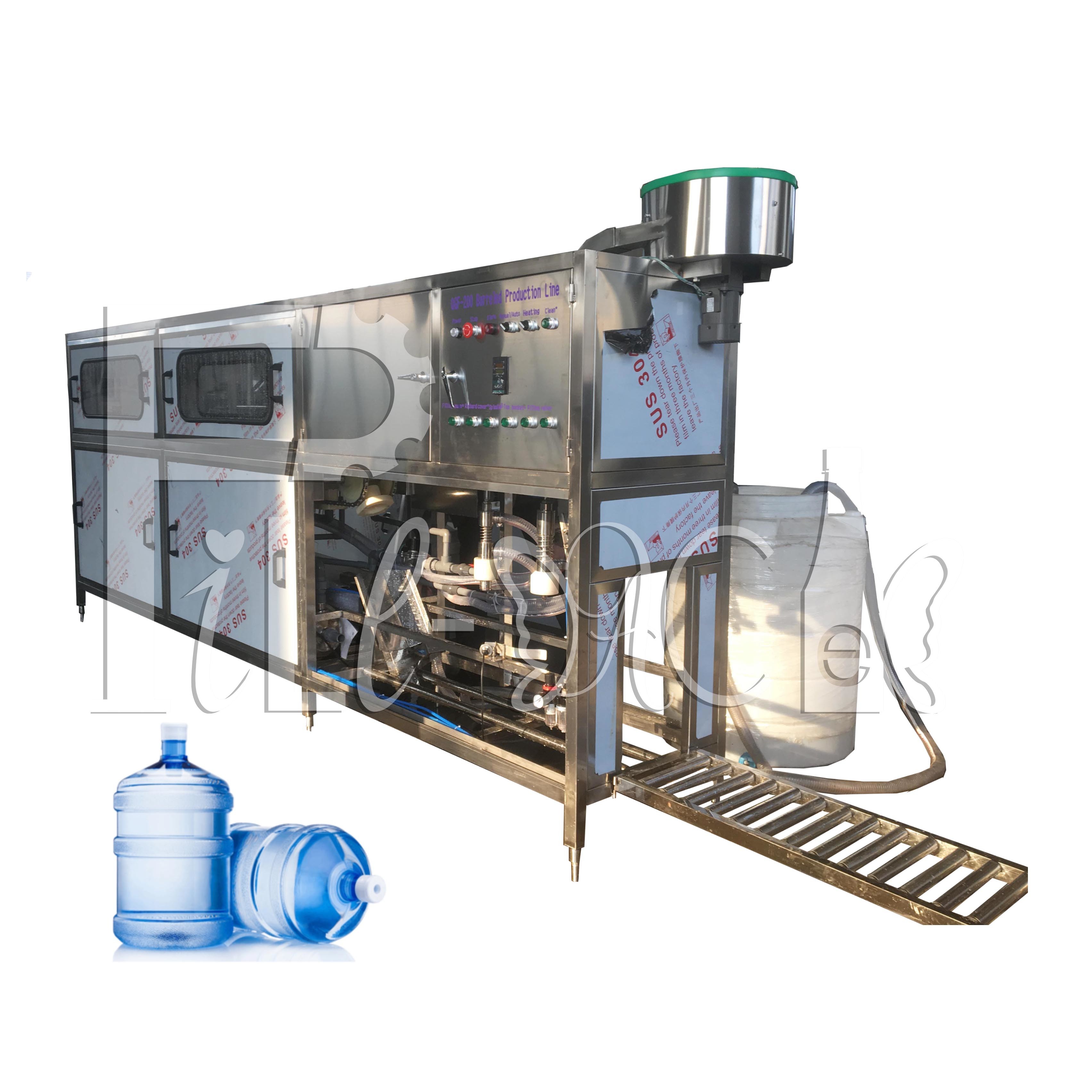

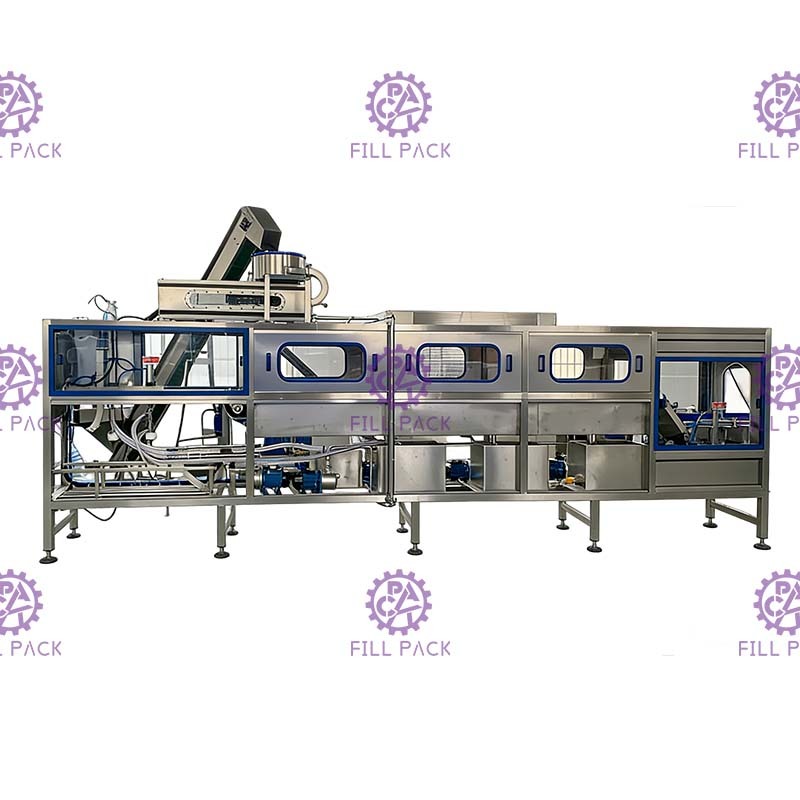

1.2 Моноблочная установка ополаскивания-розлива-укупорки



БЛОК ОПОЛАСКИВАНИЯ, РОЗЛИВА И УКУПОРКИ 200BPH С УПРАВЛЕНИЕМ PLC ДЛЯ REF

Принцип:

Машина объединяет мойку, розлив и укупорку. Это идеальная машина для производства воды в бочках. Вся машина изготовлена из нержавеющей стали 304, устойчивой к гниению, ее можно легко очистить. Основные электрические детали - все фирменные. Система воздушных каналов использует продукцию марки Air TAC. Машина имеет компактную конструкцию, занимает мало места, эффективность работы высокая. Требуется всего 2 оператора для управления, это хороший выбор для завода.



Установка машины не требует ввинчивания в пол, после снятия корпуса установите машину на ровный пол, а затем отрегулируйте высоту стойки и отрегулируйте все давление стойки, чтобы оно было средним. После того, как машина установлена, подключите водопроводную трубу, сливную трубу, электропитание и пневмопитание.



Рабочий процесс:

Блок розлива в бочки можно разделить на 3 этапа: мойка, розлив и укупорка, всего 9 рабочих станций, рабочий процесс выглядит следующим образом:

(1) Установите горлышко пустой бочки на сиденье бочки, пустая бочка будет вымыта в перевернутом положении, 4 рабочих станции для вставки бочки.

(2) Процесс мойки будет разделен на 4 этапа: 1, мойка горячей щелочной водой, 2, мойка тимеросалом, 3, мойка чистой водой, 4, мойка чистой водой. Каждый этап мойки установлен на 8 секунд, после мойки будет 10 секунд для стекания.

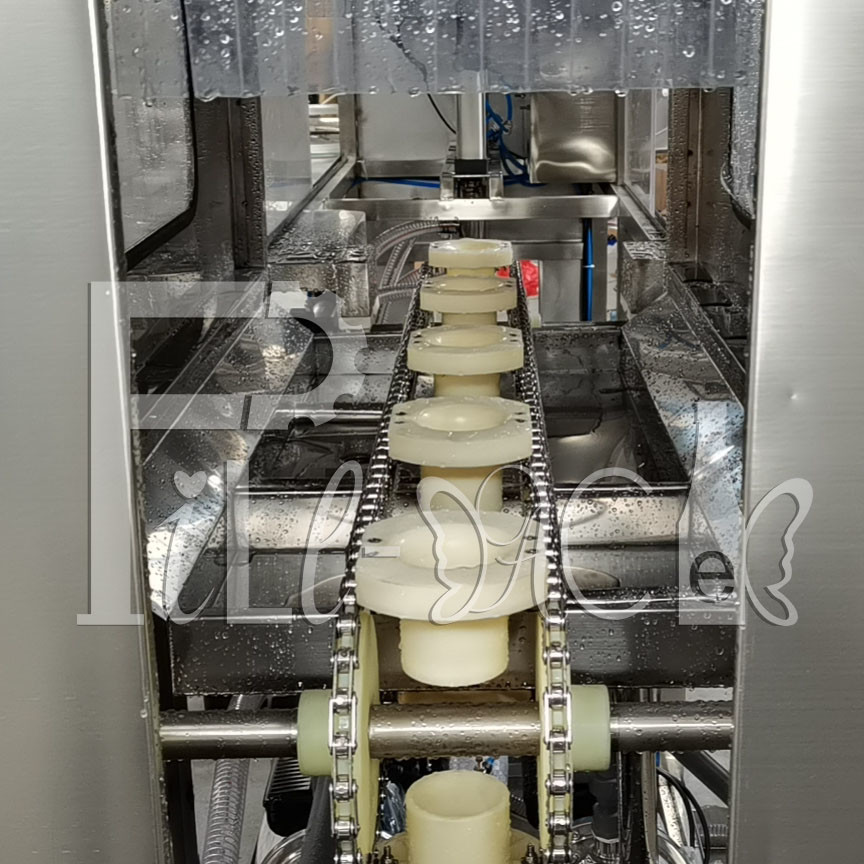

(3) Бочка после мойки переместится вниз на 45 градусов по проходящей цепи и пройдет через выходящую цепь и повернется на 45 градусов цилиндром подъема бочки в положение розлива.

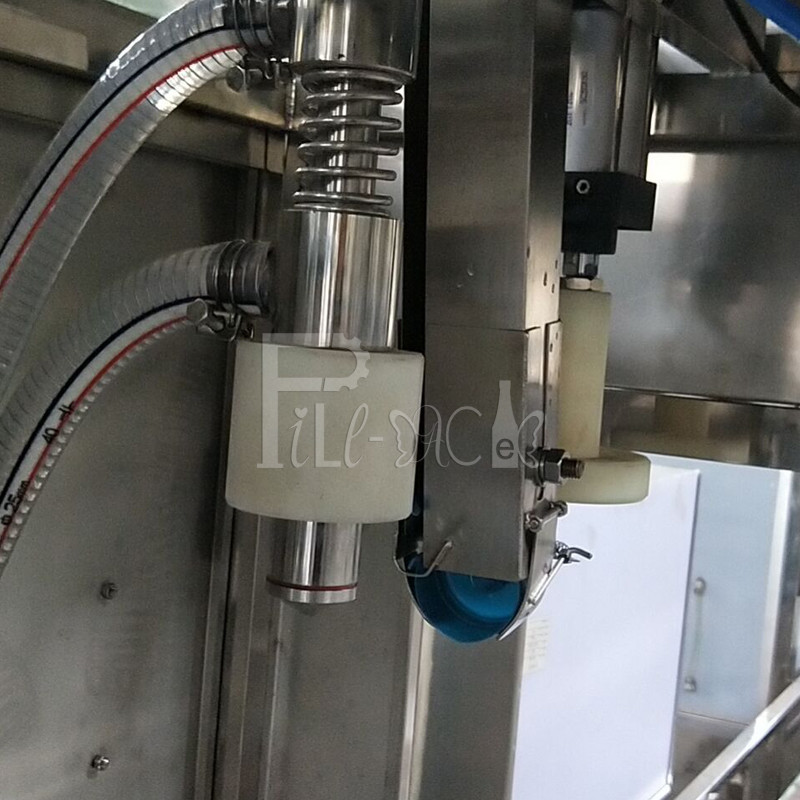

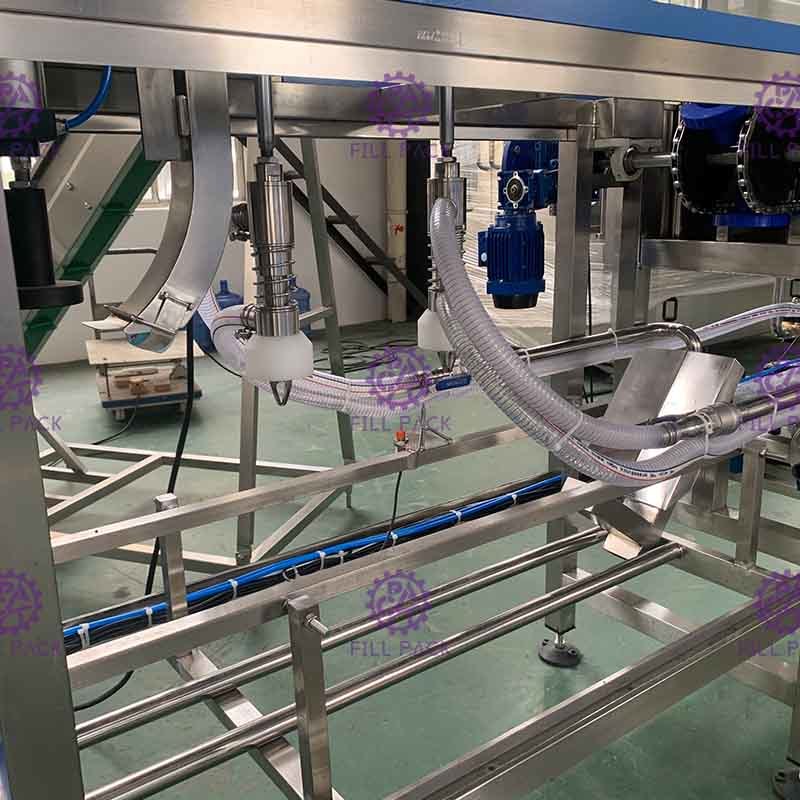

(4) Клапан розлива будет приводиться в действие цилиндром для вставки в бочку и начала розлива, время розлива контролируется ПЛК, и время розлива регулируется с помощью панели управления в соответствии с поверхностью жидкости для розлива. После розлива лишняя вода вернется в бак с чистой водой через автоматический клапан, это может уменьшить потребление воды (бак для воды не входит в комплект).

(5) После завершения процесса розлива заполненная бочка будет перемещена в положение укупорки цилиндром остановки бочки, весь процесс завершен до сих пор.



Характеристики:

1, Вся машина управляется микрокомпьютерной системой PID, весь ход цилиндра рассчитывается заранее для расстояния привода;

2, Машина может работать в автоматическом режиме, ручной режим предназначен для проверки машины;



Параметры:

Цилиндр: Air tech-Taiwan

Магнитный клапан: Air tech-Taiwan

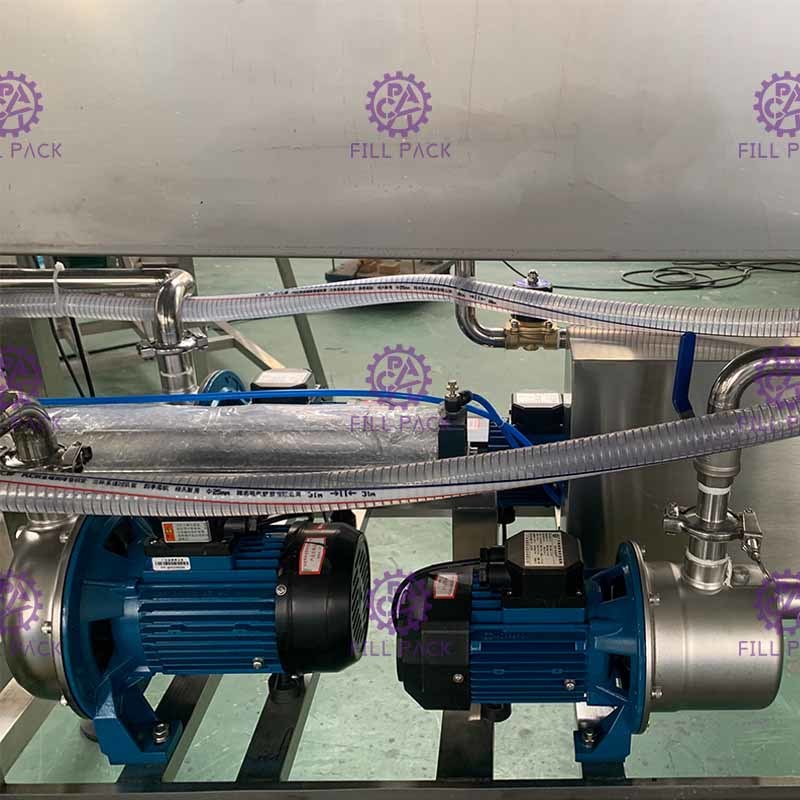

Насос подъема-насос розлива: Nanfang

Двигатель: TWT Taiwan

Мощность: 5,3 кВт

Размер: 3300*780*1740 мм

Вес: 320 кг





1.3, Контрольный свет

Мощность: 0,09 кВт Размер: 1000*100*450 мм Вес: 10 кг



1.5, Термоусадочная машина

Применение с листом SUS304, включая электрический котел для выработки пара и туннель усадки, особенно для пленки для крышек бочек;

Мощность: 20 кВт

Размер: 800*600*1200 мм

Вес: 100 кг





1.6, Машина для кодирования твердыми чернильными роликами





Описание:

Использование технологии фотоэлектрической интеграции, усовершенствованного твердого чернильного колеса, обладает превосходными характеристиками мгновенной печати и мгновенного высыхания, которые нелегко стереть. Машина имеет передовую конструкцию, точное производство, стабильную работу, продольно контролируется по положению с помощью электронного управления, произвольно регулируется, фотоэлектрически контролируемые действия печати и подсчеты, а также можно установить количество печатных листов.

Применимо к поверхностному вдавливанию или цветной печати даты производства, номера партии продукта, срока годности, квалификации инспекции и т. д. картонных коробок, этикеток, бирок, сертификатов и т. д., с автоматической сортировкой, автоматическим подсчетом, случайным позиционированием, предустановленным временем печати, вдавливание четкое, цвет опционален, скорость печати высокая, мгновенная печать мгновенно высыхает, потери и другие преимущества.





Производительность и особенности:

Функция применяется к Т-образному или Т-образному расположению двойного маркировочного круга, Т-1-11 рядов 1-10 строк / символов: R-типа 1-8 OK, 1-8 слов / строка. Спецификации зерна слова: 2 мм, 2,5 мм, 3 мм доступны.

Этикетки можно печатать на бумаге, картоне и пластиковой пленке, алюминиевой фольге.

Машина автоматическая, высокоскоростная, высокоэффективная, максимальная печать 300 в минуту.



Технические параметры:

Модель	FP-380F
Напряжение	AC 220/50V 110/60HZ
Мощность	180 Вт
Твердый чернильный ролик	35*32 мм
Скорость печати	≤300 шт/мин
Размер объекта	Д: 50-500 мм Ш: 30-190 мм
Максимальная строка печати	T-тип (10,5PT): 11 строк (макс. 10 типов/строка) R-тип (10,5PT): 8 строк (макс. 8 типов/строка)
Размер печати	В пределах 60 - 250 мм
Размер шрифта	2*1,5 мм (8PT) 2,5*2 мм (9PT) 3*3 мм (10,5PT) 4*2,5 мм (18PT)
Вес нетто	23 кг
Размер	440*345*300 мм



Информация об упаковке для всей линии:

№	Описание	Упаковка	Кол-во	Размеры (мм)	Вес
1	Декеппер и щеточная мойка	Деревянный ящик	1 упаковка	900*900*1250	250 кг
2	Наполнитель, световой контролер, роликовый конвейер, термоусадочный туннель, кодировочная машина	Деревянный ящик	1 упаковка	4030*760*1770	700 кг



Чертеж планировки завода (мм):

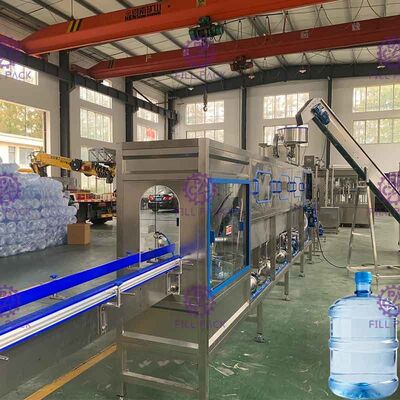

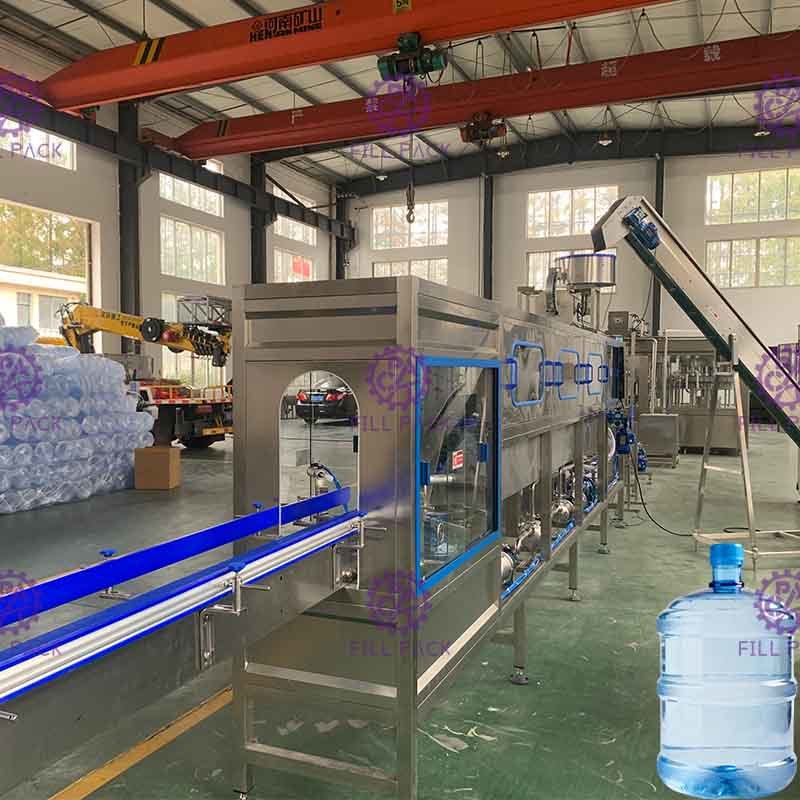

Полная производственная линия для ref.
