100BPH производственная линия завалки воды 3 галлонов с клапаном переполнения

Характер продукции

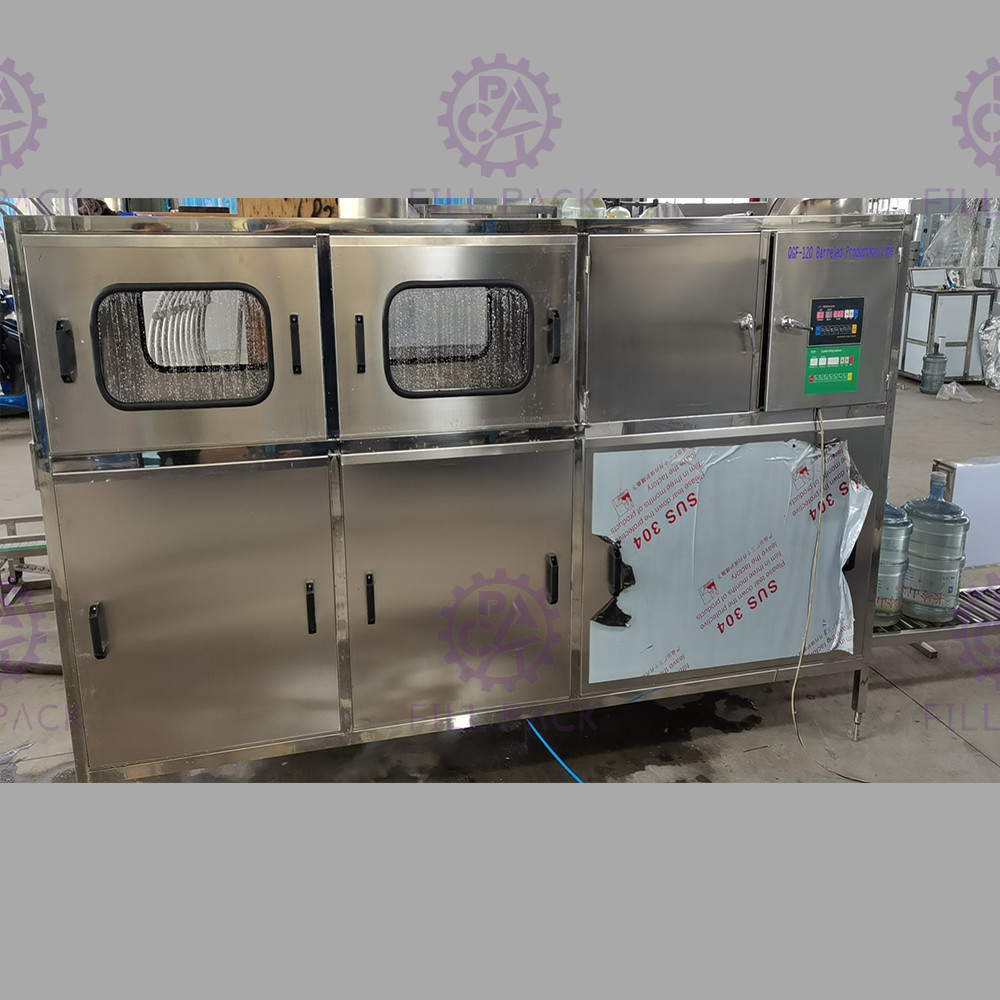

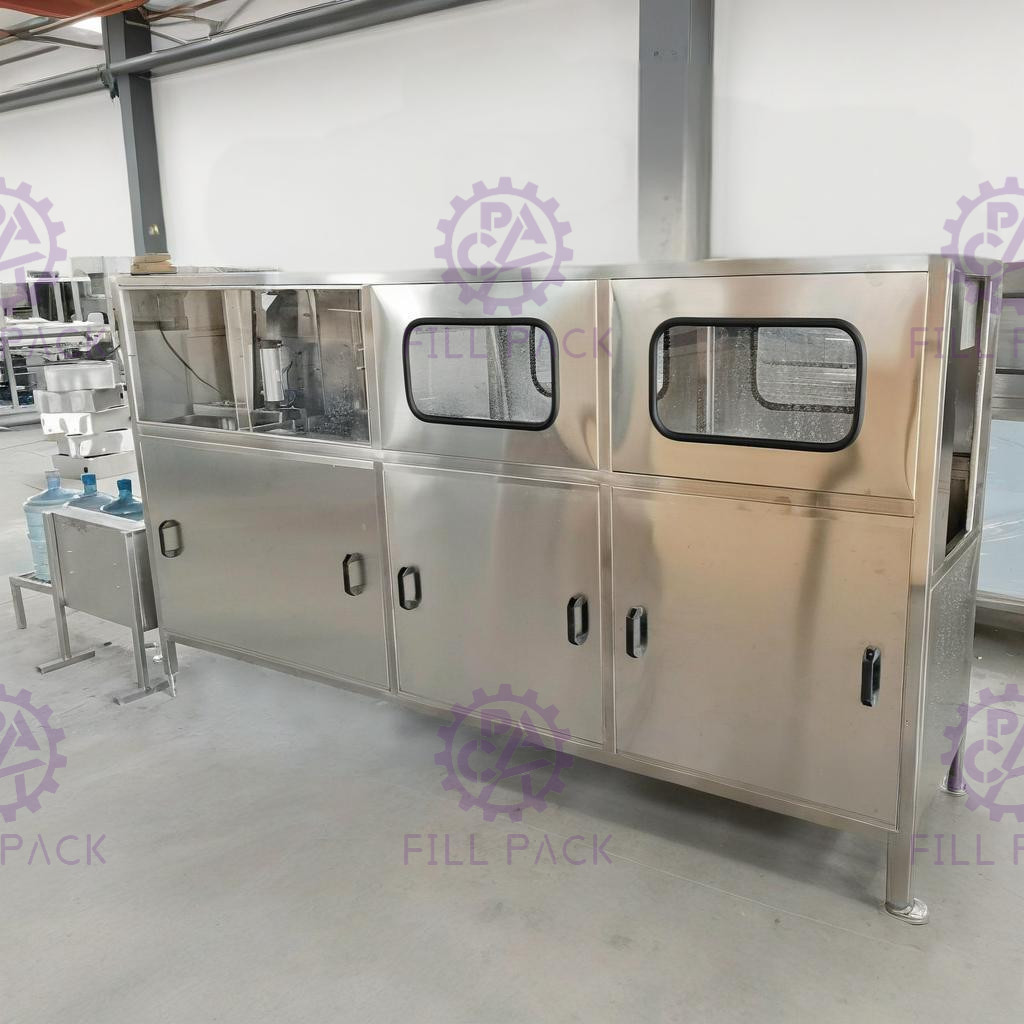

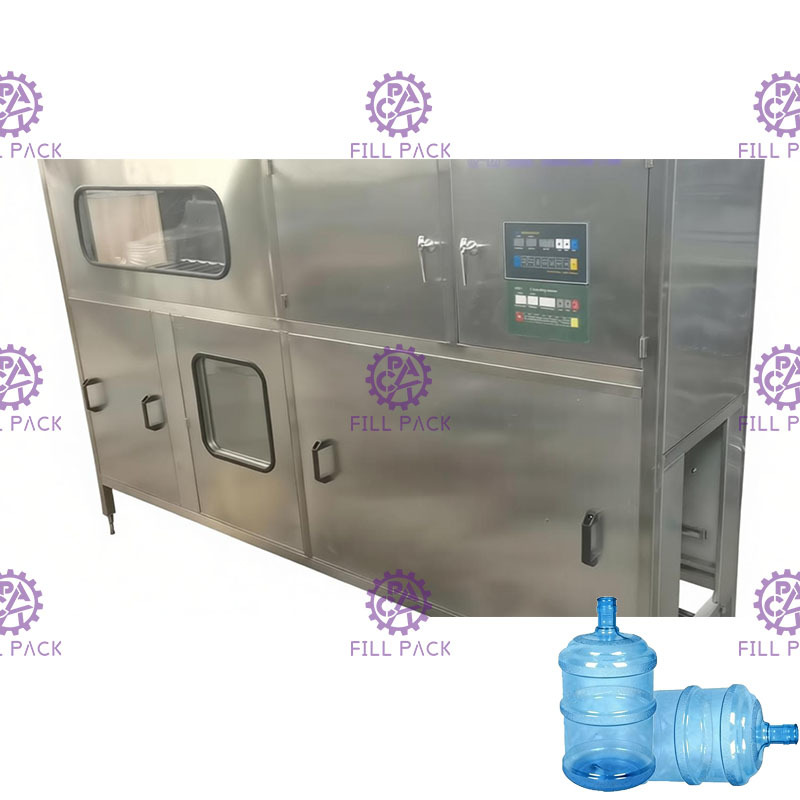

Линия/оборудование/установка для производства воды 100BPH 3 галлона, галлонная бутыль с переливным клапаном

Принцип работы:

Эта машина для розлива 5 галлонов объединяет функции мойки, розлива и укупорки;

Рабочий вручную загружает пустую бутыль в держатель, держатель с бутылью перемещается вперед для мойки, передача осуществляется зубчатым цилиндром;

Мойка разделена на 4 части: 1-й этап - мойка горячим мыльным раствором, 2-й этап - ополаскивание дезинфицирующей жидкостью, 3-й этап - очистка рециркулирующей водой, последний этап - ополаскивание чистой питьевой водой;

После мойки бутыли падают на угловую пластину с держателя под действием силы тяжести с помощью передаточной цепи;

Затем бутыли перемещаются толкающим цилиндром под наполнительную головку, после чего начинается розлив;

Объем розлива можно контролировать, установив время розлива.

Заполненные бутыли перемещаются под укупорочную головку пустыми бутылями.

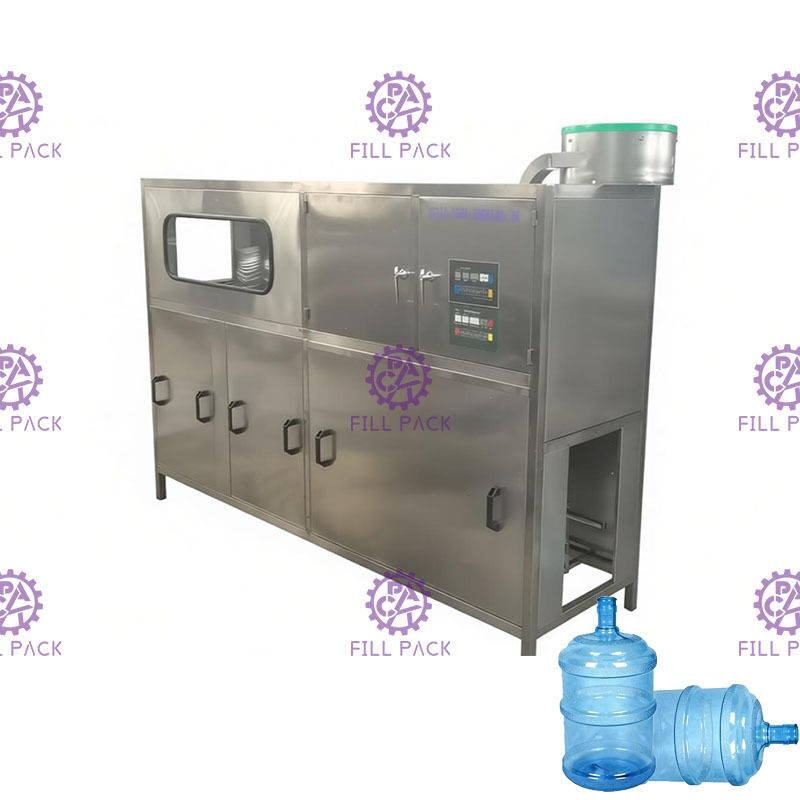

Рабочий помещает много неупорядоченных крышек в загрузчик крышек, загрузчик крышек автоматически сортирует крышки для загрузки в направляющую крышек.

Когда заполненные бутылки проходят под укупорочной головкой, крышка падает на горлышко бутылки, затем укупорочный цилиндр выполняет укупорку автоматически с помощью цилиндра для прижима крышек.

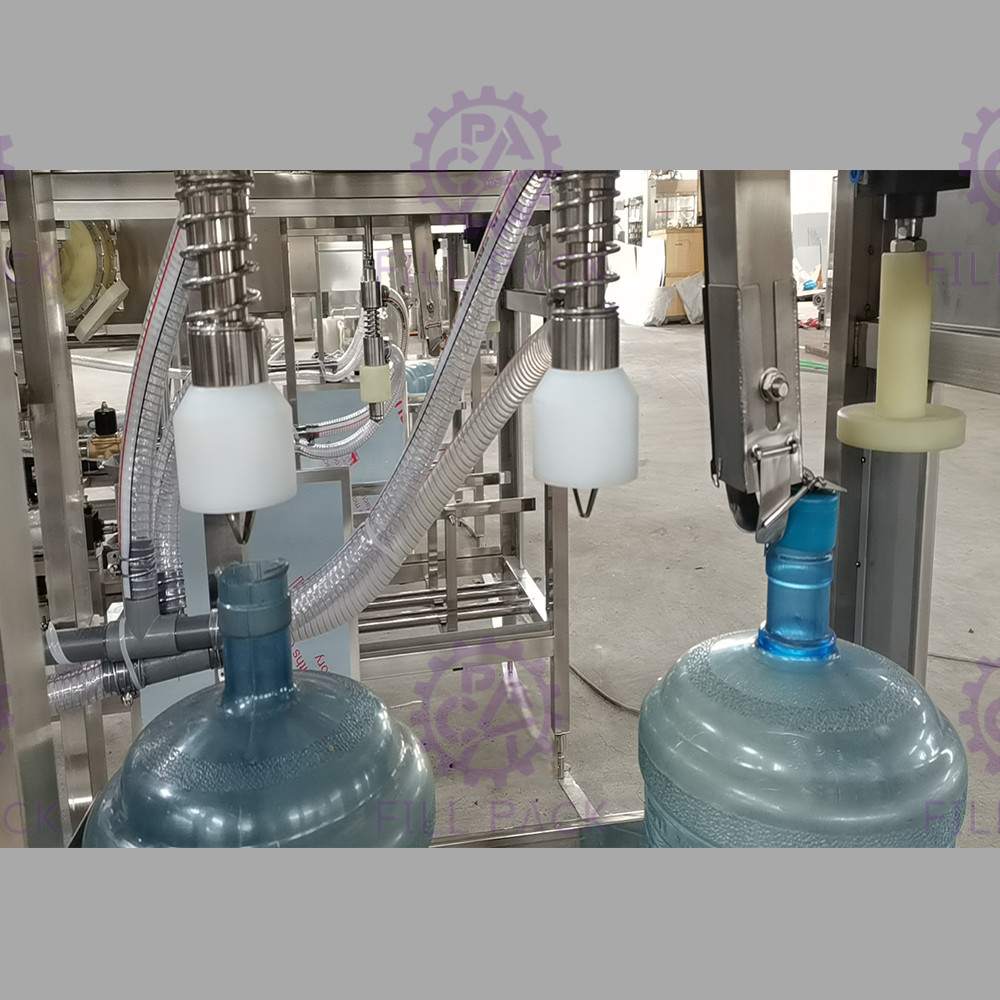

Детали ополаскивания:

Часть для прижима крышек:

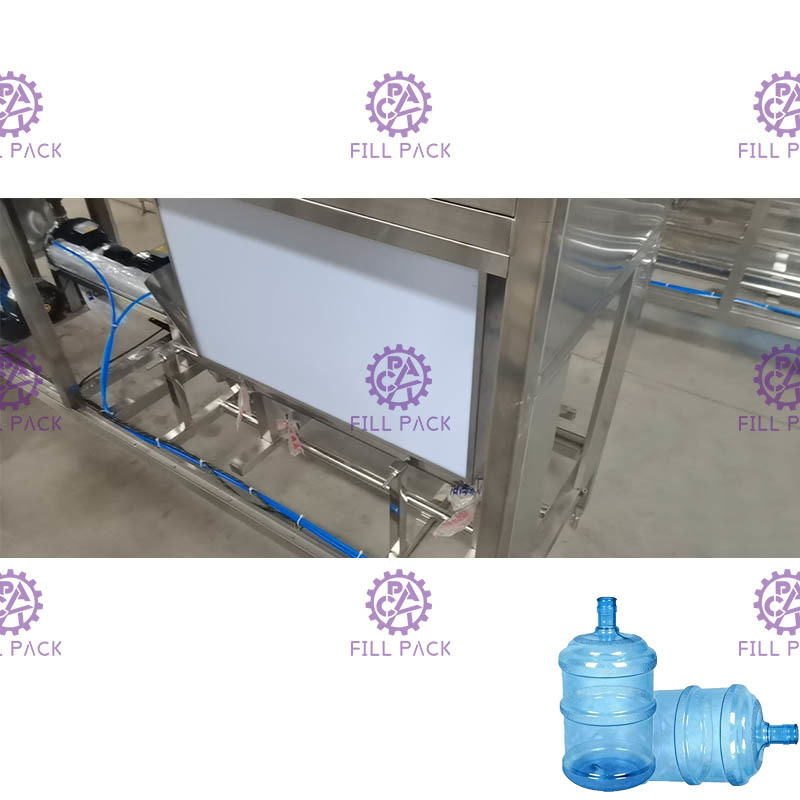

Детали трубок:

Характеристики:

1. Вся машина для розлива 5 галлонов управляется системой Mitsubishi PLC, весь ход цилиндра рассчитывается заранее для расстояния привода;

2. Машина для розлива 5 галлонов может работать в автоматическом режиме, ручной режим предназначен для проверки машины;

Параметры:

Насос ополаскивания 1: 0,37 кВт

Насос ополаскивания 2: 0,37 кВт

Насос розлива: 0,55 кВт

Двигатель сортировки крышек: 0,09 кВт

Размеры: 3100*570*1450 мм (загрузчик крышек сбоку)/2700*570*1720 мм (загрузчик крышек сверху) + 2000 мм конвейер

Вес: 400 кг

Рекомендуемый список запасных частей:
