Линия управление автоматического 5mm ровного галлона 120BPH заполняя PLC

Характер продукции

плюс-минус 5 мм уровень 5 литров бутылочной воды заполнения линии/завода/устройства галон ведро

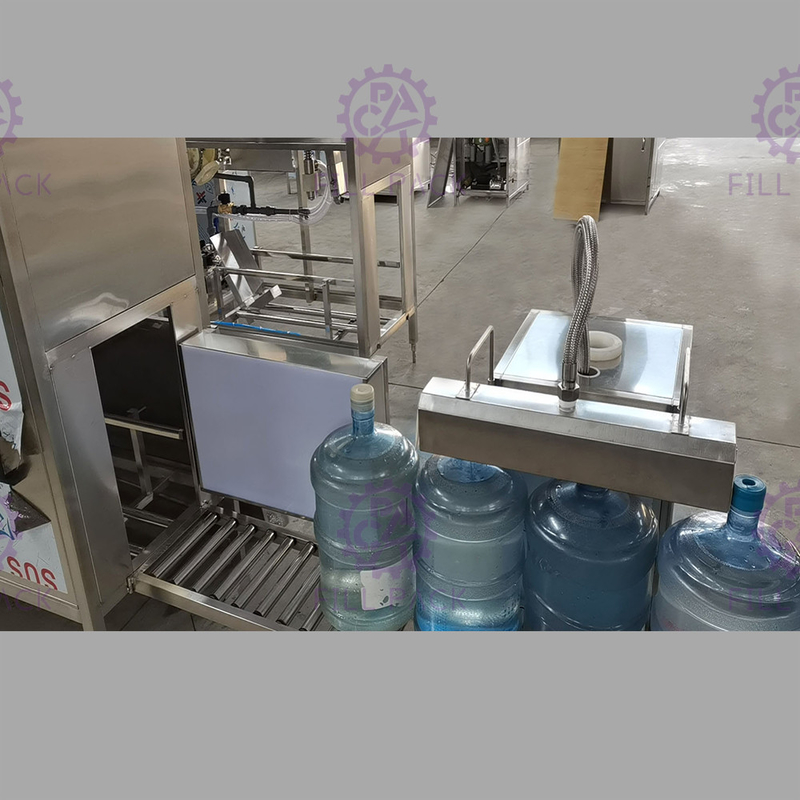

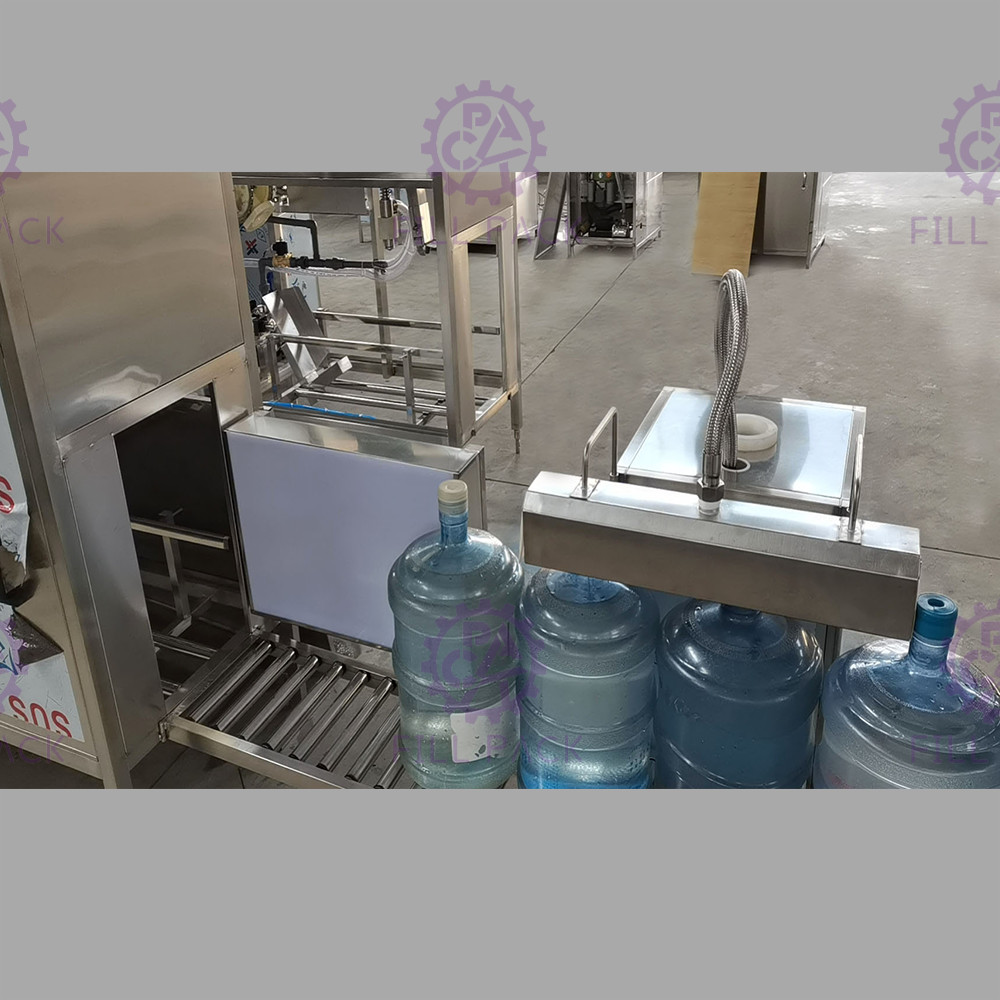

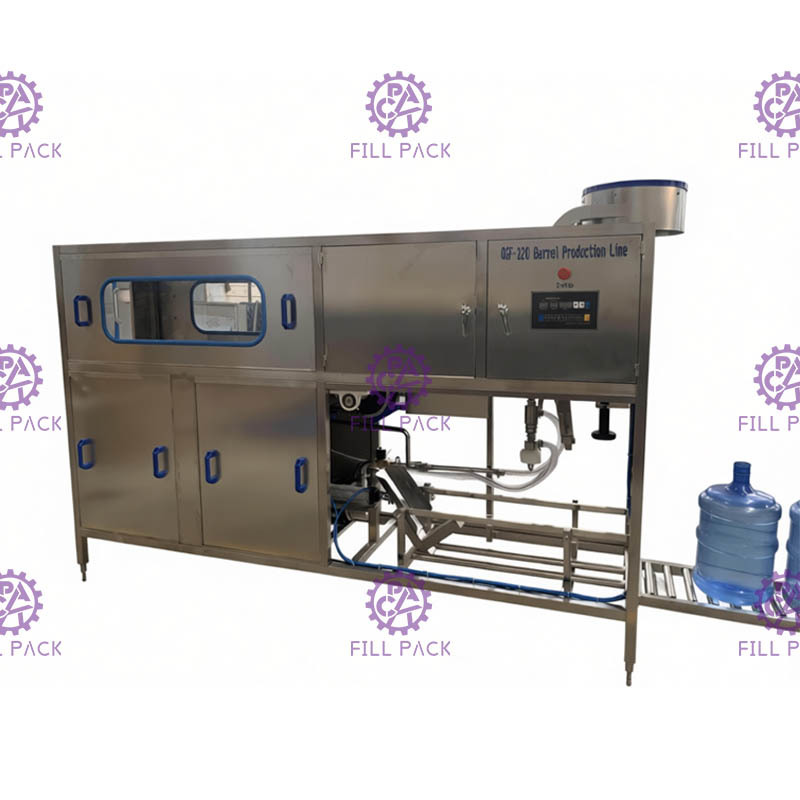

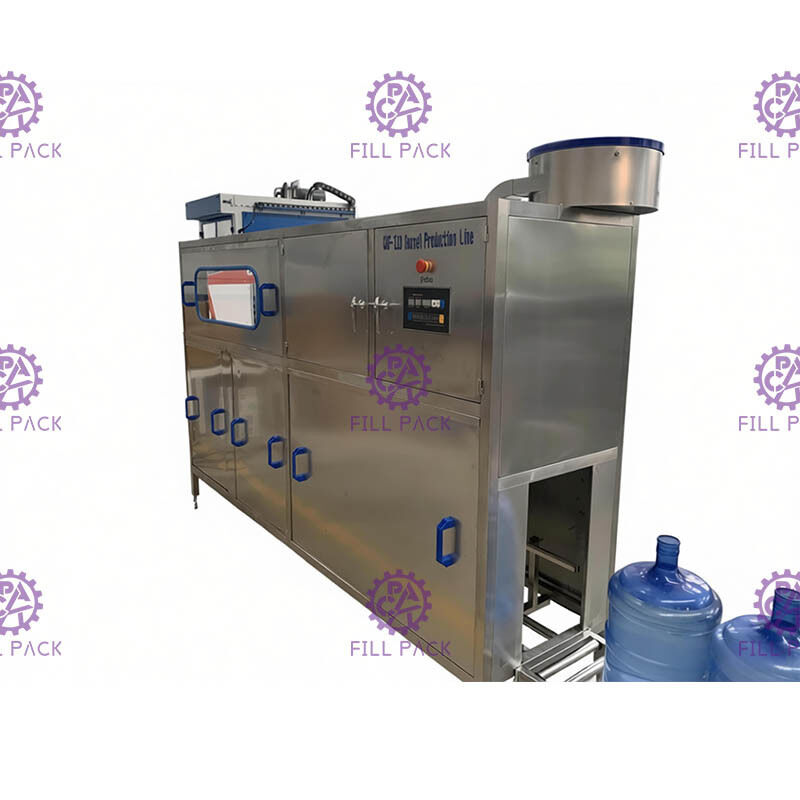

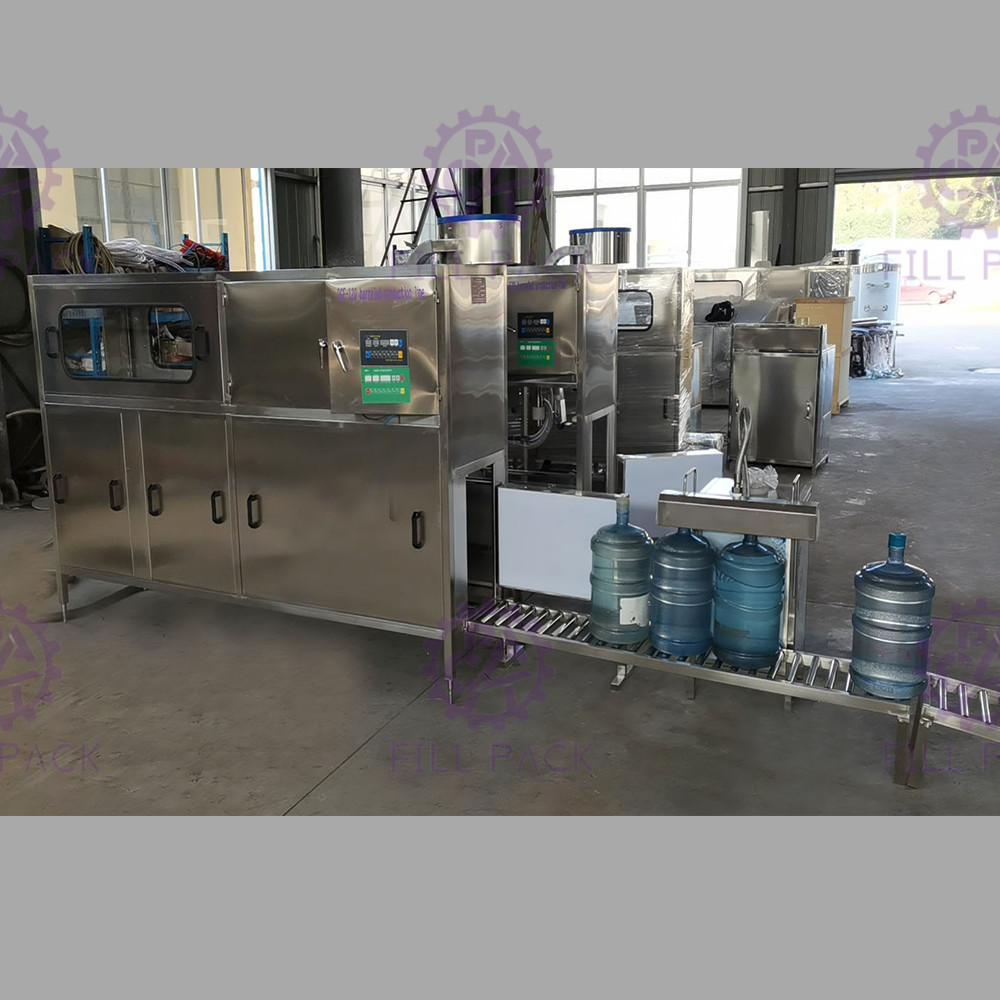

Эта 5-галонная линия для заполнения бутылок с водой интегрирована с функциями стирки банок, заполнения и закрытия;

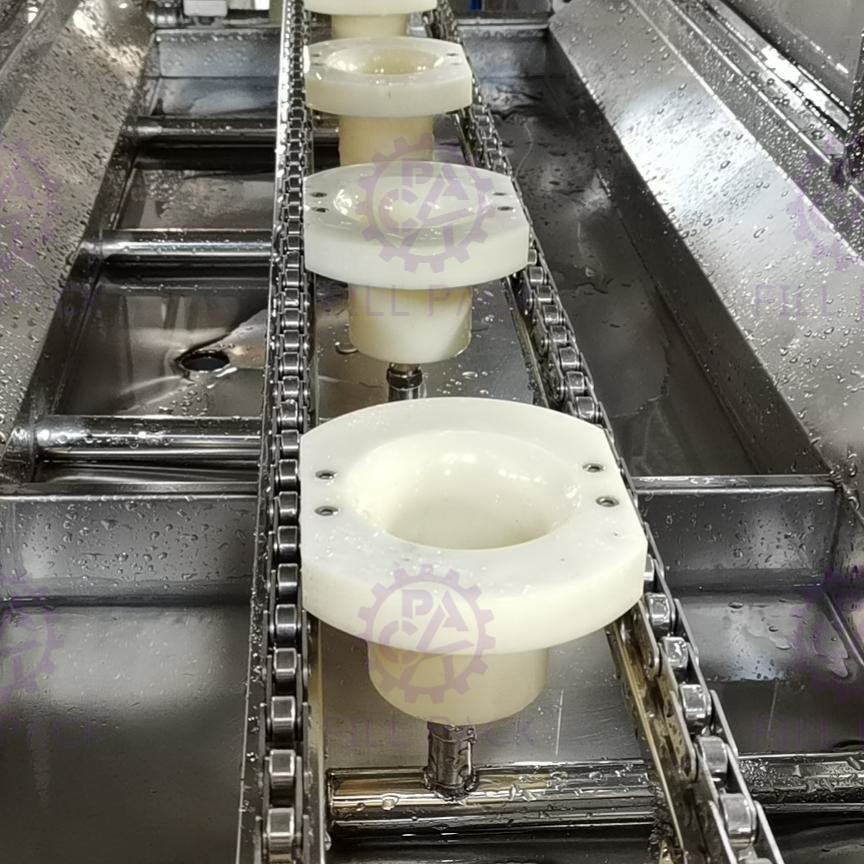

Работник загружает пустую банку на держатель банка вручную, держатель банка с банкой будет перемещен заранее для мытья банки, сила передачи осуществляется цилиндром передачи;

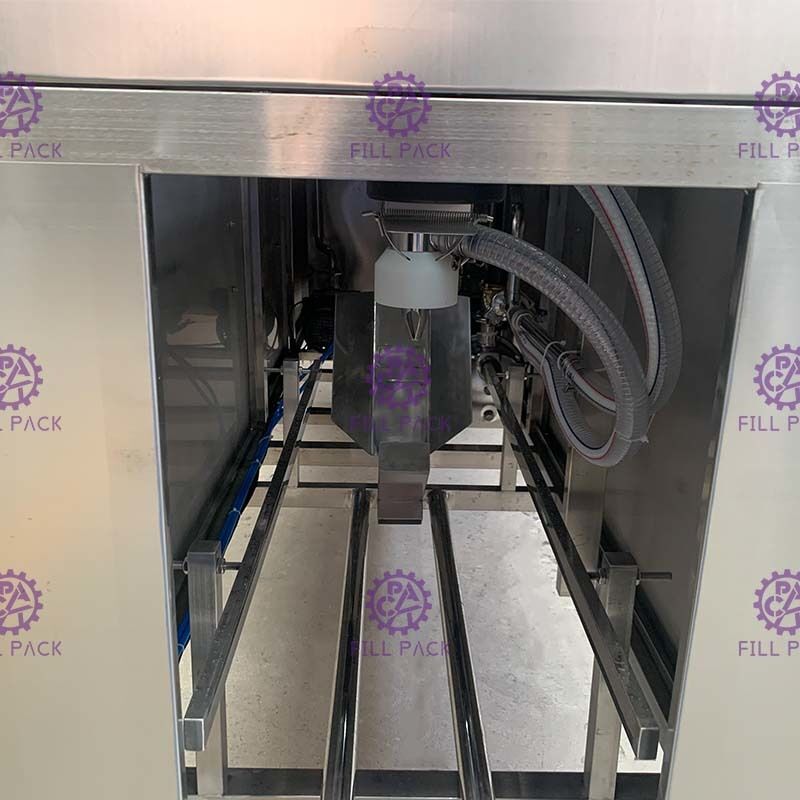

Мытье будет разделено на 2 части, первый процесс - дезинфицирующей жидкостью, второй процесс - чистой водой.банки будут падать на угловую пластину от держателя банка с помощью цепи передачи с силой тяжестиЗатем банки будут подталкиваться, подталкивая цилиндр под голову наполнения, а затем начинать наполнение; объем наполнения может контролироваться путем настройки времени наполнения.Наполненные банки будут подтолкнуты под крышку головы пустыми банками после. Работник ставит много беспорядочных колпаков в лодочку, лодочная автоматически сортирует колпачок, чтобы загрузить его в рельс.Капсула упадет на горшок., затем цилиндр накрытия будет делать накрытие автоматически с помощью цилиндра нажатия на крышку.

Персонажи:

1, Вся машина для наполнения бутылок Gallon управляется системой Mitsubishi PLC, все движение цилиндра заранее рассчитывается на проделанное расстояние;

2Машина для наполнения бутылок Gallon может работать по автоматической модели, ручная модель предназначена для проверки машины;

Параметры:

Насос для промывки 1: 0,37 КВт

Насос для промывки 2: 0,37 КВт

Наполнительный насос: 0,55 кВт

Мотор сортировки крышки: 0,09 КВт

Размеры: 3100*570*1450 мм (нагрузка на крышку сбоку) /2700*570*1720 мм (нагрузка на крышку сверху) + 2000 мм конвейер

Масса: 400 кг

Заполнительный клапан Lelel с высокой точностью для:
