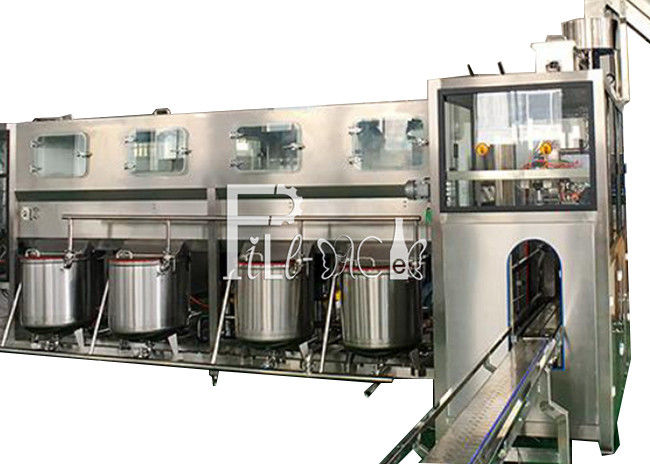

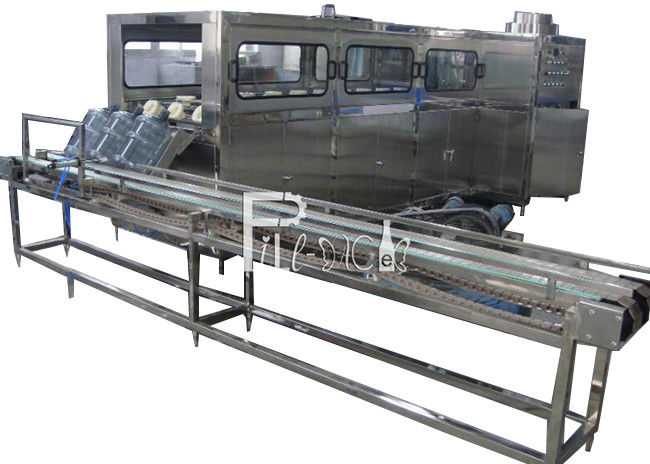

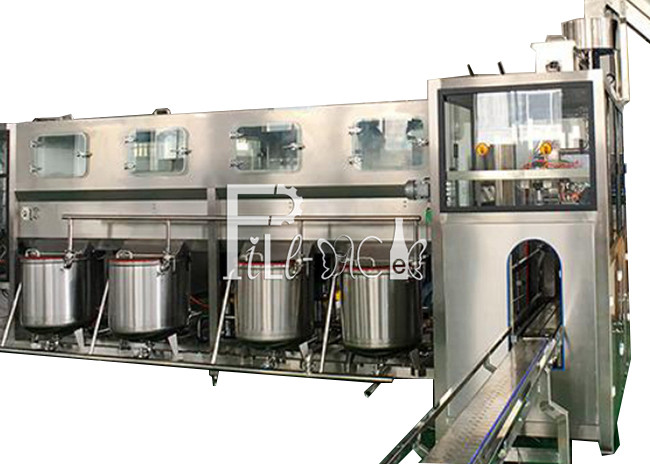

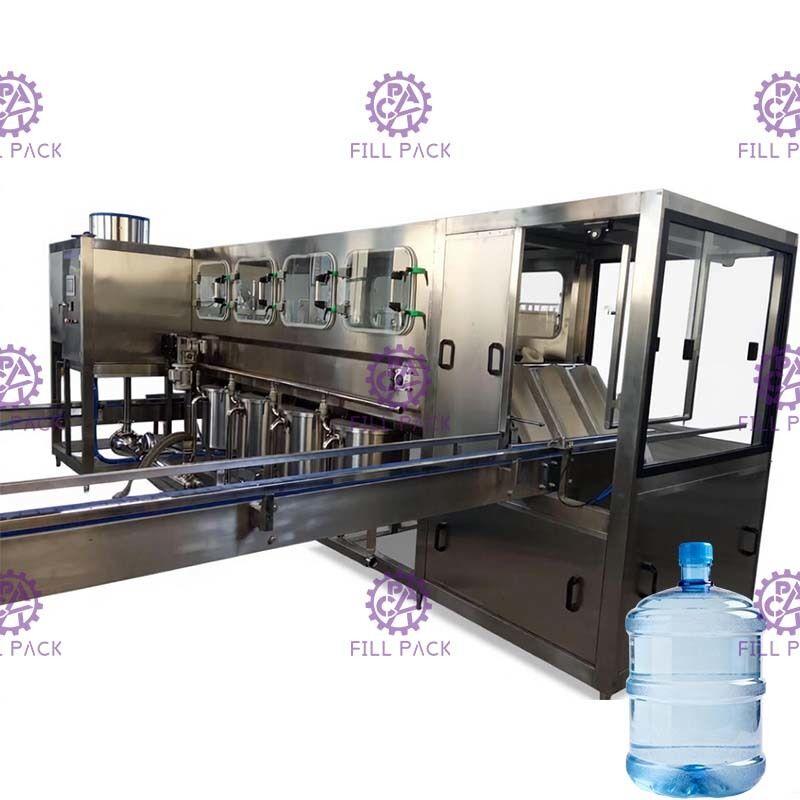

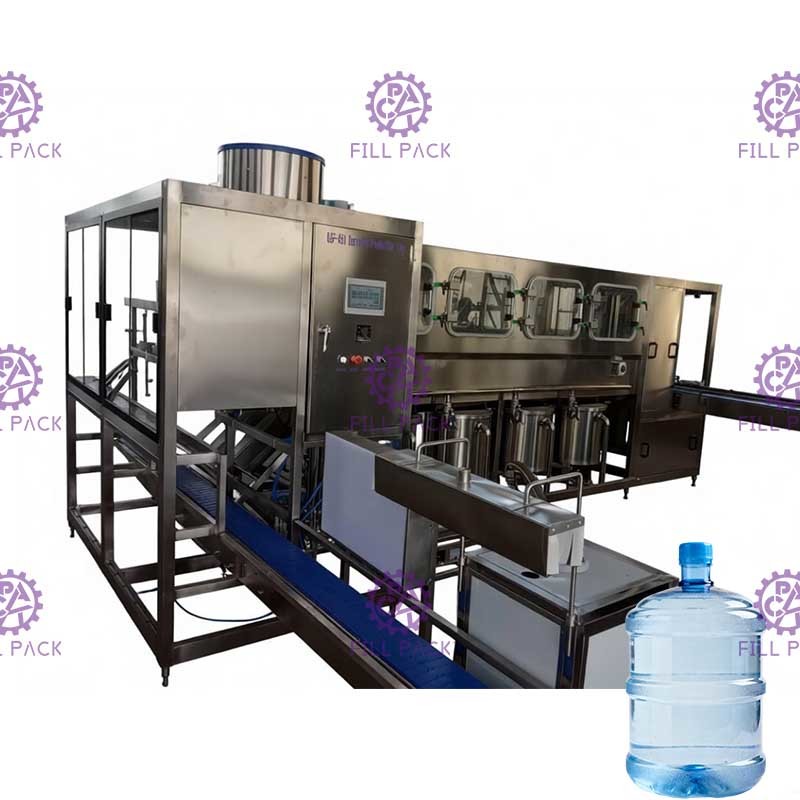

450BPH машина завалки опарника 20 литров с автоматическим загрузочным механизмом

Характер продукции

ОписаниеМашина для розлива воды в бутыли 450BPH с устройством автоматической загрузки

Машина объединяет в себе функции мойки, наполнения и укупорки. Это идеальная машина для производства бутилированной воды. Вся машина выполнена из нержавеющей стали 304, устойчивой к ржавчине, легко очищается. Основные электрические компоненты - брендовые. Пневматическая система использует продукцию марки Air TAC. Машина имеет компактную конструкцию, занимает мало места, отличается высокой эффективностью работы.

Для установки машины не требуется крепление к полу. После распаковки установите машину на ровный пол, затем отрегулируйте высоту стоек и выровняйте давление на всех стойках. После установки машины подключите водопровод, сливную трубу, электропитание и пневмопитание.

Рабочий процесс:

Блок наполнения бутылей можно разделить на 3 этапа: мойка, наполнение и укупорка, всего 16 рабочих станций,

1, 2 станции дезинфицирующей мойки

2, 1 станция стекания

3, 2 станции возврата воды

4, 2 станции чистой воды

5, 1 станция стекания

Одна сторона 8 станций, обе стороны 16 станций

Рабочий процесс выглядит следующим образом:

• Пустые бутыли поступают на станции мойки и дезинфекции через цепь и держатель бутылок. (Мойка бутылок проходит через 8 станций) Процесс мойки будет разделен на 4 этапа: 1, мойка горячей щелочной водой; 2, мойка тимеросалом; 3, мойка чистой водой; 4, мойка чистой водой. Каждый этап мойки рассчитан на 8 секунд, после мойки предусмотрено 10 секунд на стекание. Когда приводной двигатель работает с пустой бутылью и входит в зону позиционирования с помощью датчика на цепи, переключатель датчика позиционирования посылает сигнал для остановки приводного двигателя, и в то же время водяной насос для ополаскивания бутылок начинает выполнять работу по промывке и дезинфекции (время промывки контролируется настройками программы ПЛК);

2. После ополаскивания промытые пустые бутыли транспортируются механизмом привода мойки бутылок и падают на стойку для толкания бутылок. Цилиндр для толкания бутылок работает, чтобы протолкнуть пустые бутыли в положение наполнения, чтобы насадка для наполнения была выровнена с горлышком бутылки с водой и т. д. После промывки водой насос наполнения начинает наполнение. (Время наполнения регулируется пользователем в соответствии с потребностями)

3. Когда наполнение завершено, ПЛК посылает управляющий сигнал, электромагнитный клапан наполнения закрывается, и наполнение прекращается. После завершения наполнения наполненная бутылка с водой отправляется к крышке зоны укупорки следующей бутылкой с водой и отправляется в зону укупорки, цилиндр укупорки приводит в действие устройство укупорки, чтобы плотно прижать крышку. На этом цикл промывки и ирригации завершен.

Параметры:

Деталиконструкции:

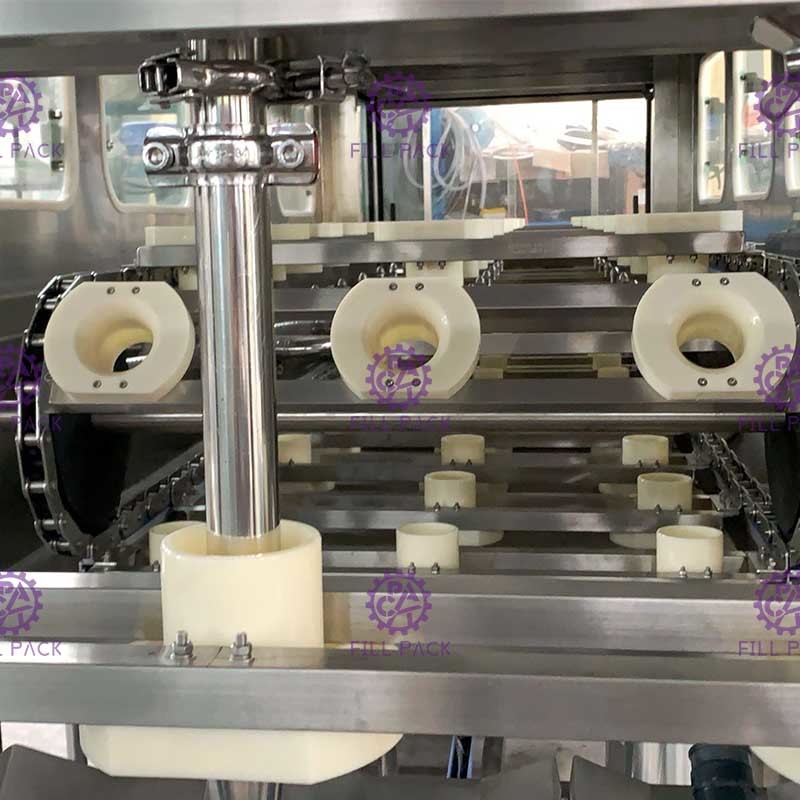

Корпус из SUS304 с красивым окном	Моющие головки

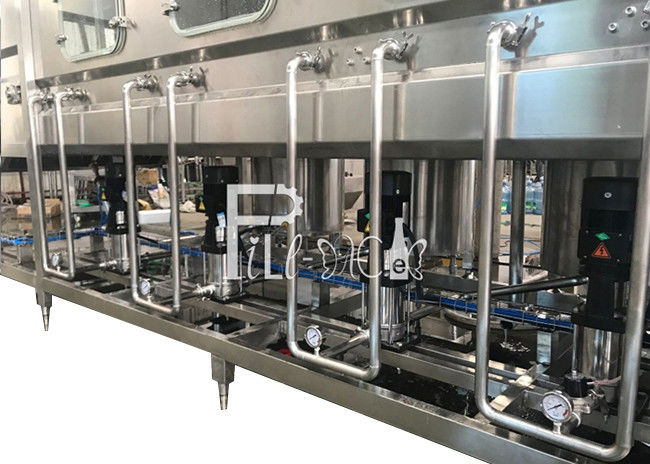

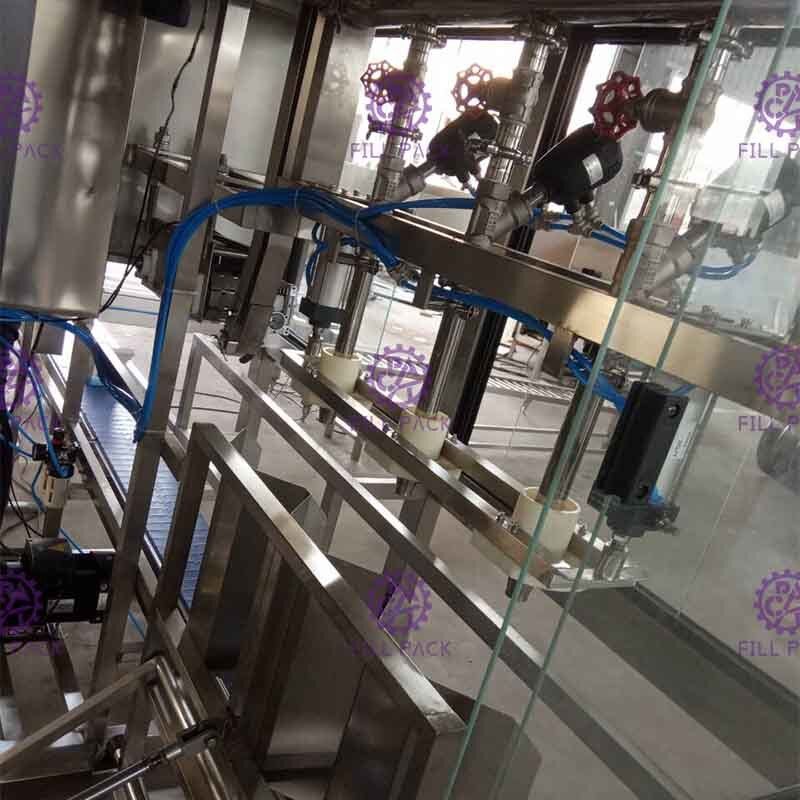

Водяные насосы	Наполнение и укупорка
