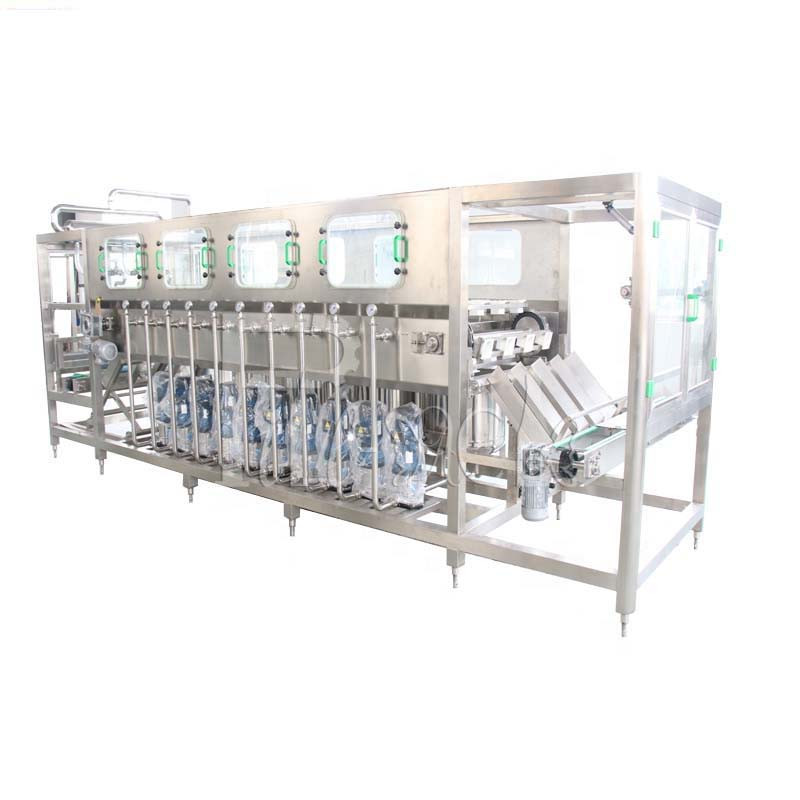

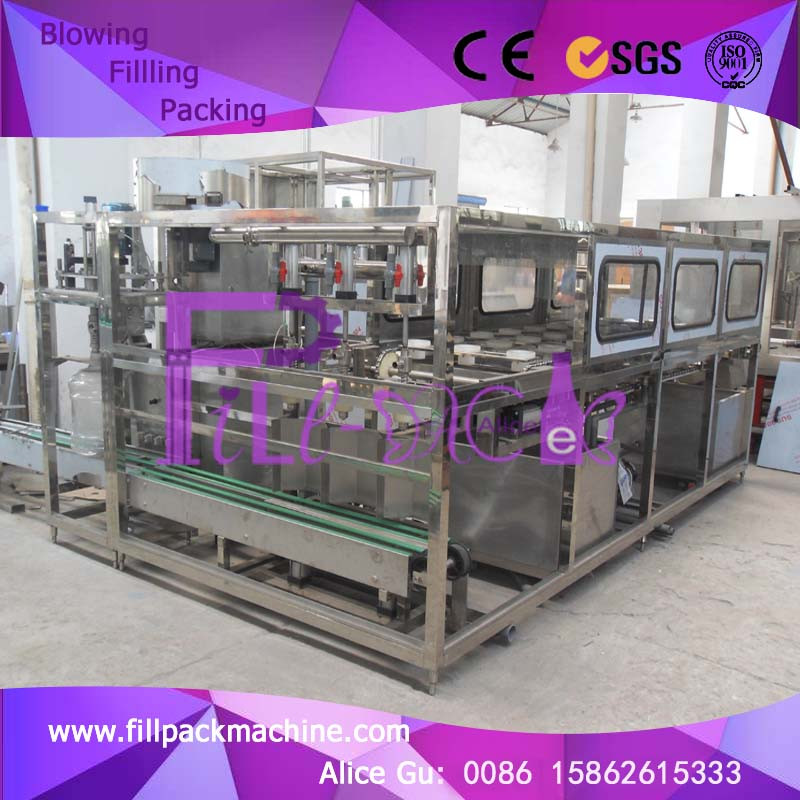

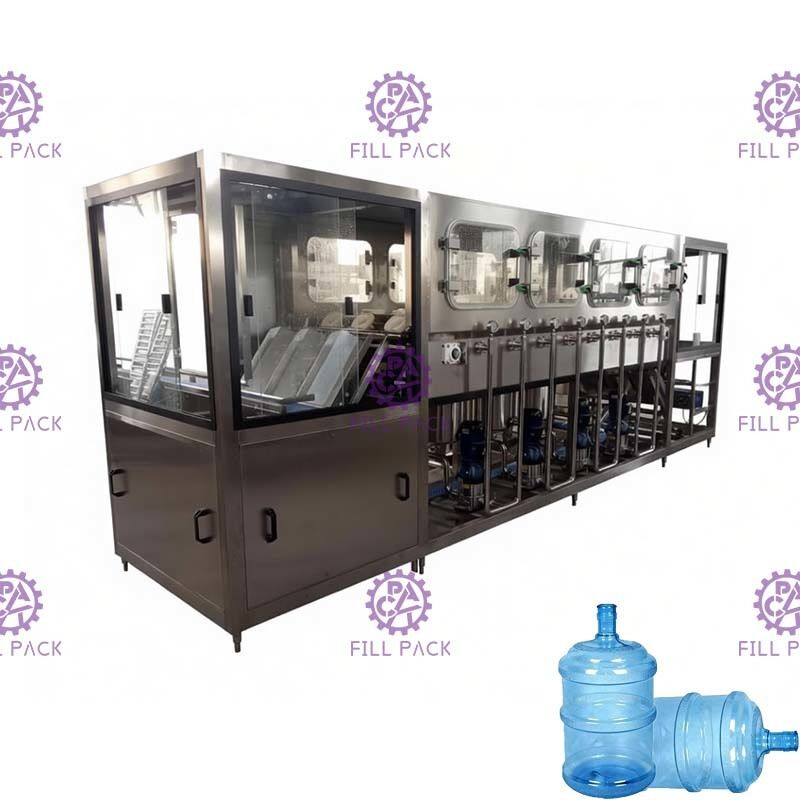

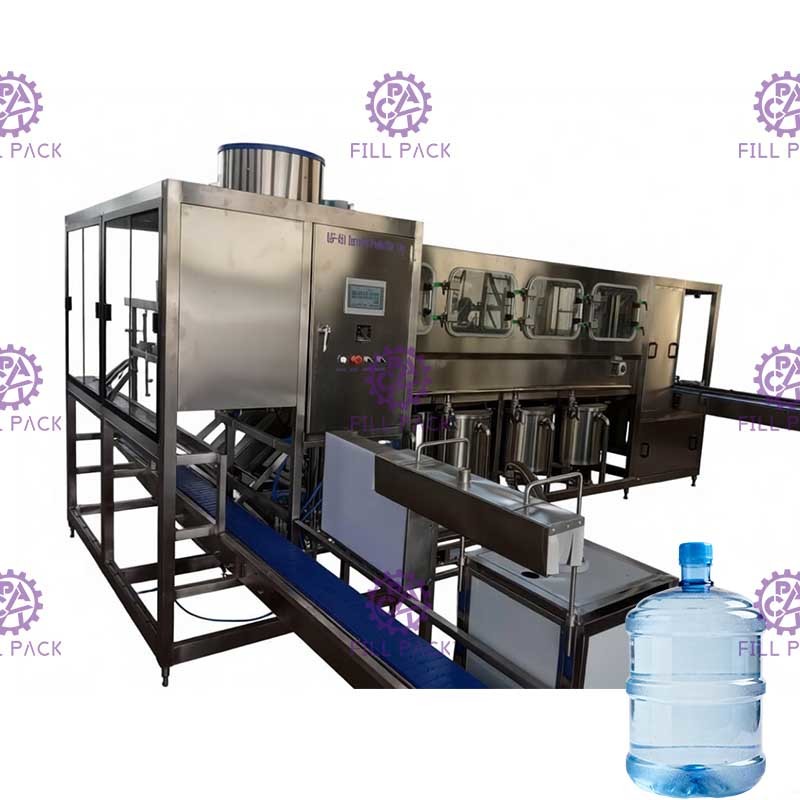

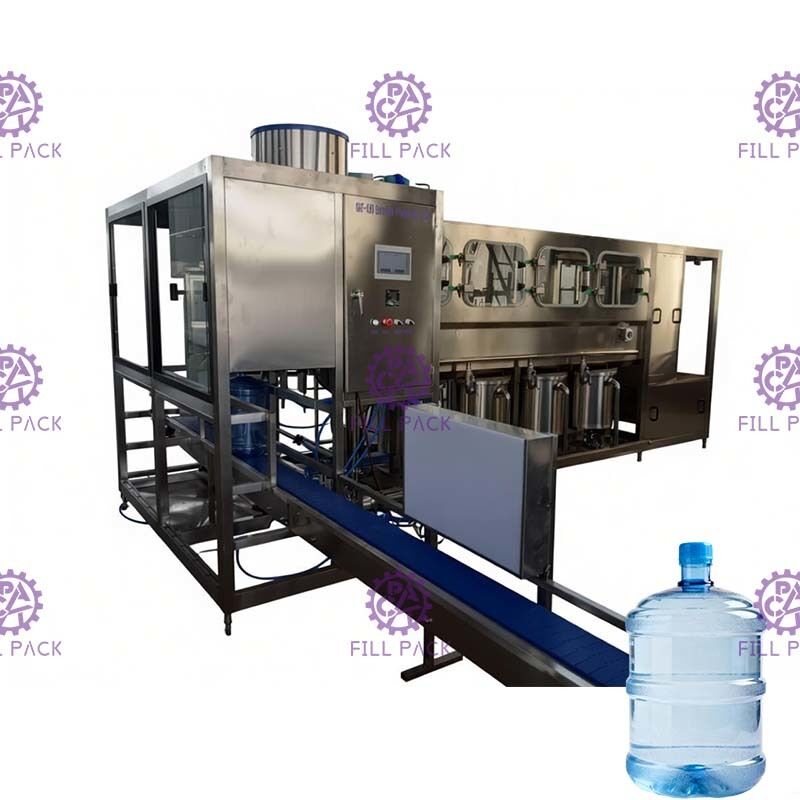

Интегрированное 450BPH 20L управление Plc заполнителя воды 5 галлонов

Автоматическое управление PLC 450BPH Машина для розлива питьевой воды в 5-галлонные бутыли

Машина объединяет в себе функции мойки, розлива и укупорки. Это идеальная машина для производства бутилированной воды. Вся машина выполнена из нержавеющей стали 304, устойчивой к ржавчине, легко очищается. Основные электрические компоненты - брендовые. Пневматическая система использует продукцию марки Air TAC. Машина имеет компактную конструкцию, занимает небольшую площадь, обладает высокой эффективностью работы.

Для установки машины не требуется вкручивать винты в пол, после снятия с упаковки установите машину на ровный пол, затем отрегулируйте высоту стоек и выровняйте давление на всех стойках. После того, как машина установлена, подключите водопровод, сливную трубу, электропитание и пневмопитание.

Рабочий процесс:

Блок розлива в бутыли можно разделить на 3 этапа: мойка, розлив и укупорка, всего 16 рабочих станций,

1, 2 станции дезинфицирующей мойки

2, 1 станция стекания

3, 2 станции возврата воды

4, 2 станции чистой воды

5, 1 станция стекания

Одна сторона 8 станций, обе стороны 16 станций

Рабочий процесс выглядит следующим образом:

• Пустые бутыли поступают на станции мойки и дезинфекции через цепь и держатель бутылок. (Мойка бутылок проходит через 8 станций) Процесс мойки будет разделен на 4 этапа: 1, мойка горячей щелочной водой; 2, мойка тимеросалом; 3, мойка чистой водой; 4, мойка чистой водой. Каждый этап мойки рассчитан на 8 секунд, после мойки предусмотрено 10 секунд на стекание. Когда приводной двигатель работает с пустой бутылкой и входит в зону позиционирования с помощью датчика на цепи, переключатель датчика позиционирования посылает сигнал для остановки приводного двигателя, и в то же время водяной насос для ополаскивания бутылок начинает выполнять работу по промывке и дезинфекции (время промывки контролируется настройкой программы PLC);

2. После ополаскивания промытые пустые бутылки транспортируются механизмом привода мойки бутылок и падают на стойку для толкания бутылок. Цилиндр для толкания бутылок работает, чтобы протолкнуть пустые бутылки в положение розлива, чтобы насадка для розлива была выровнена с горлышком бутылки с водой и т. д. После промывки водой насос розлива начинает розлив. (Время розлива регулируется пользователем в соответствии с потребностями)

3. Когда розлив завершен, PLC посылает управляющий сигнал, электромагнитный клапан розлива закрывается, и розлив прекращается. После завершения розлива наполненная бутылка с водой отправляется к крышке зоны укупорки следующей бутылкой с водой и отправляется в зону укупорки, цилиндр укупорки приводит в действие устройство укупорки, чтобы плотно прижать крышку. На этом цикл мойки и розлива завершен.

Параметры:

Детали конструкции:

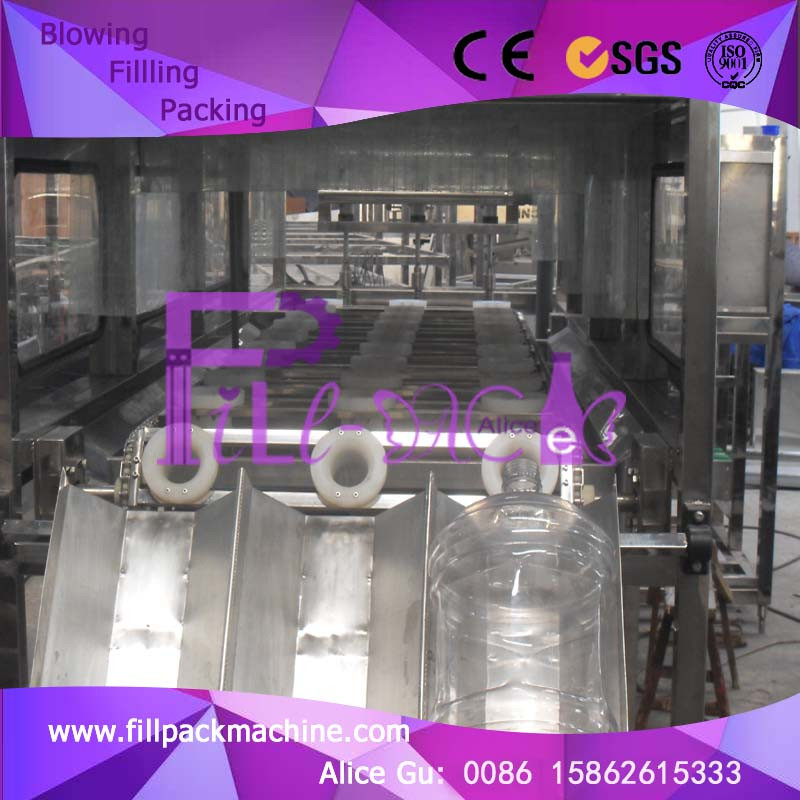

Корпус из SUS304 с красивым окном	Моющие головки

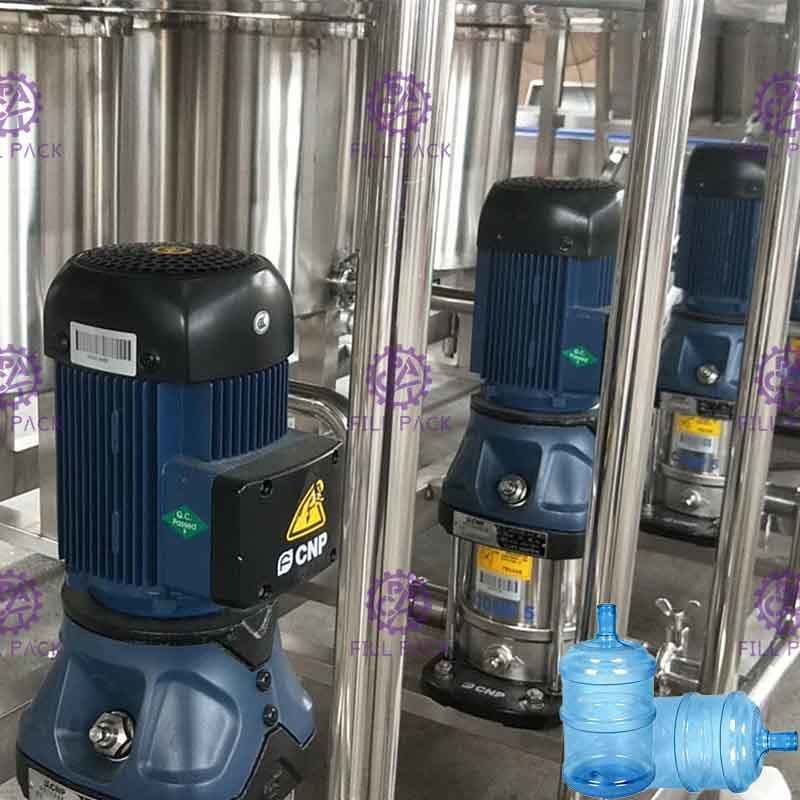

Водяные насосы	Розлив и укупорка
