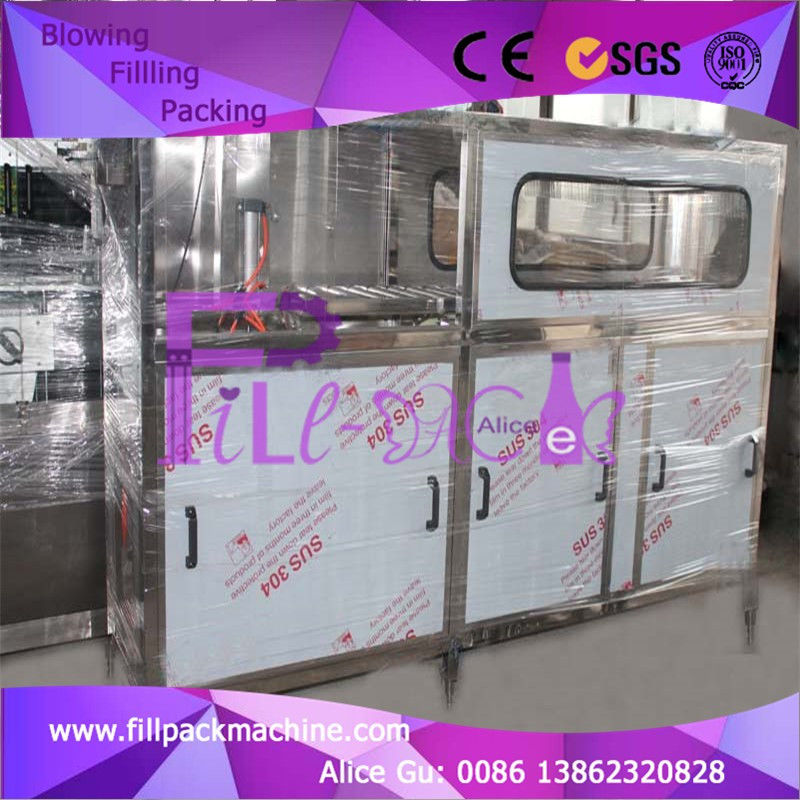

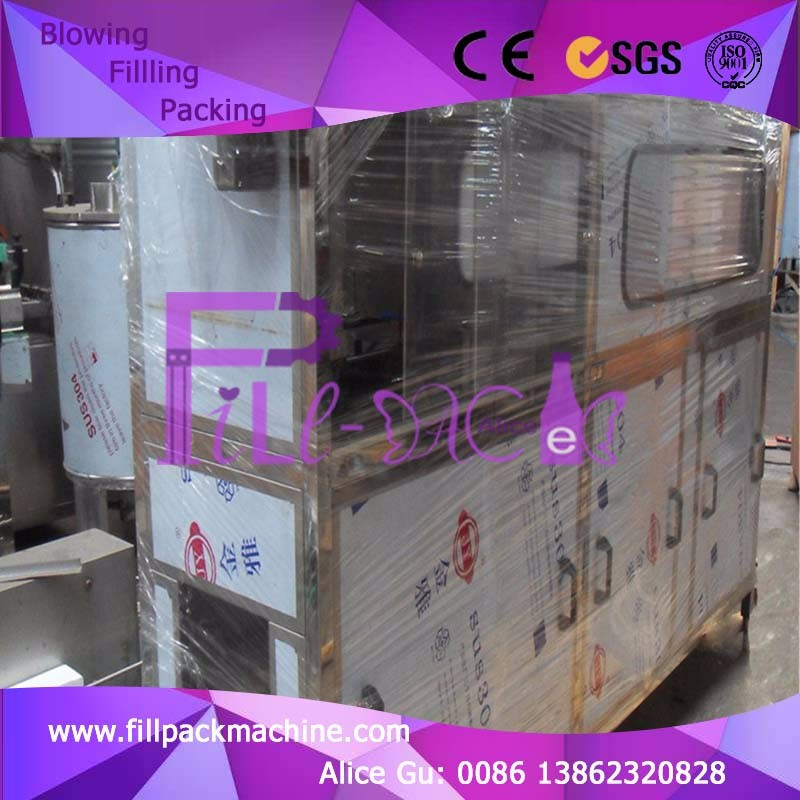

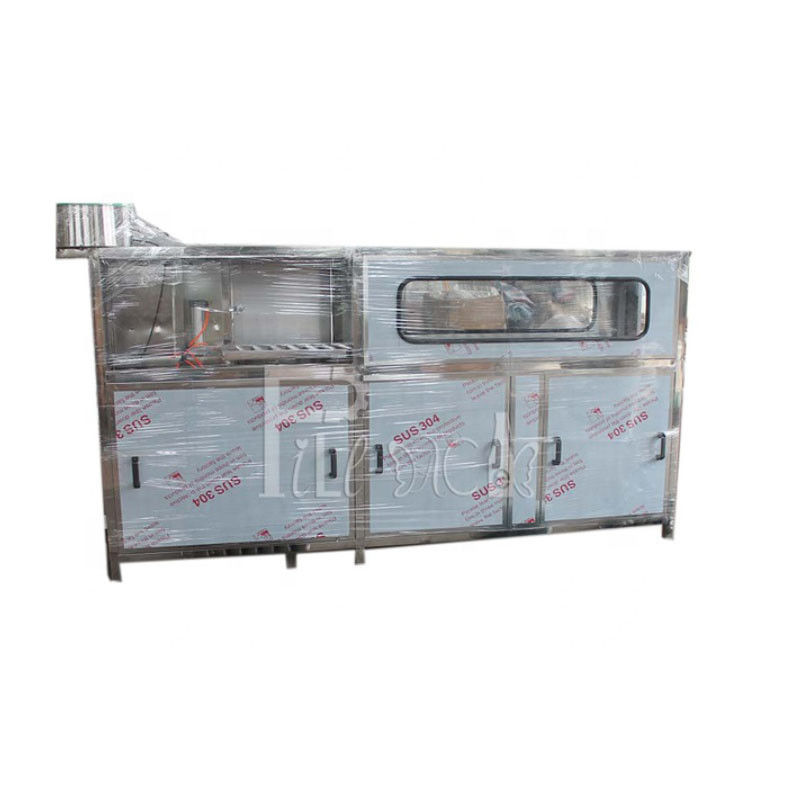

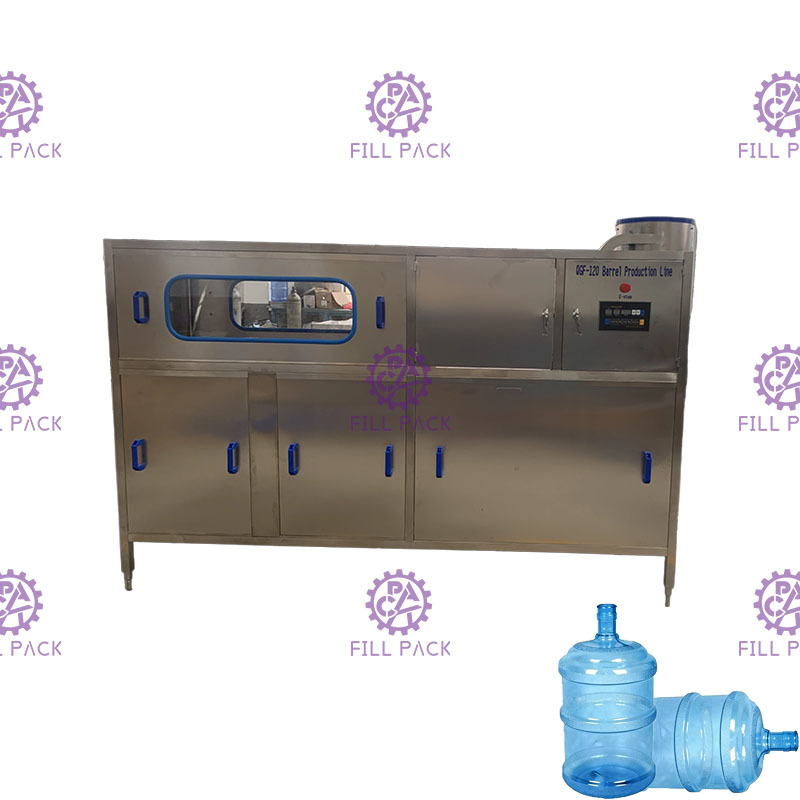

120bph PLC Sus304 оборудование воды 5 галлонов разливая по бутылкам

1,Моноблочный промывальник-наполнитель-капсулятор с полным SUS304

Принцип:

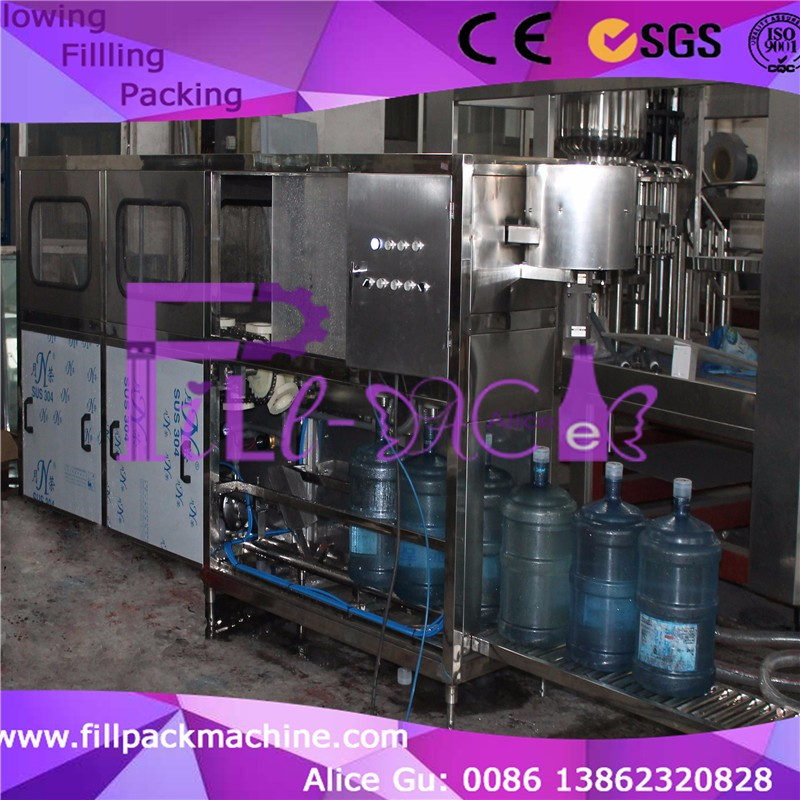

Эта установка по производству воды в галлонах интегрирована с функциями мытья банков, заполнения и закрытия;

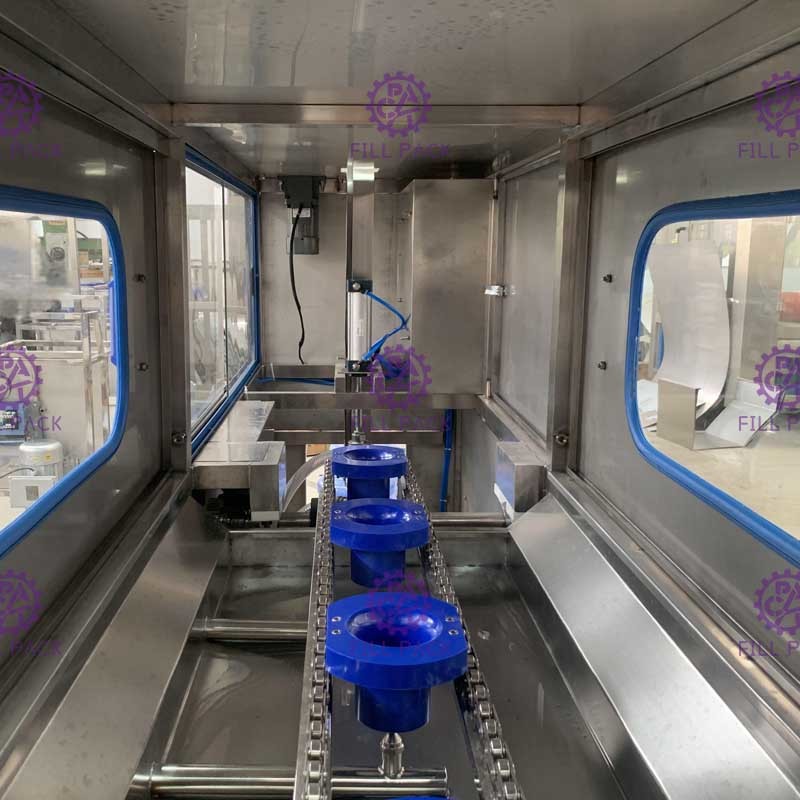

Работник загружает пустую банку на держатель банка вручную, держатель банка с банкой будет перемещен заранее для мытья банки, сила передачи осуществляется цилиндром передачи;

Промывка будет разделена на 3 части: первый процесс - с помощью дезинфицирующей жидкости, второй процесс - с помощью переработки воды, третий процесс - с помощью чистой воды;

После мытья банки будут падать на угловую пластину с держателя банка по цепочке передачи при помощи силы тяжести;

Затем банки будут подталкиваться, подталкивая цилиндр под голову наполнения, а затем начинать наполнение;

Объем заполнения может контролироваться путем настройки времени заполнения.

Затем заполненные банки будут подтолкнуты под крышку, используя пустые банки.

Когда заполненные бутылки проходят под головкой, крышка падает на шею банка, а когда она проходит под головой, она падает на шею банка.затем накрытие цилиндра будет делать накрытие автоматически накрытие нажимая цилиндр.

Персонажи:

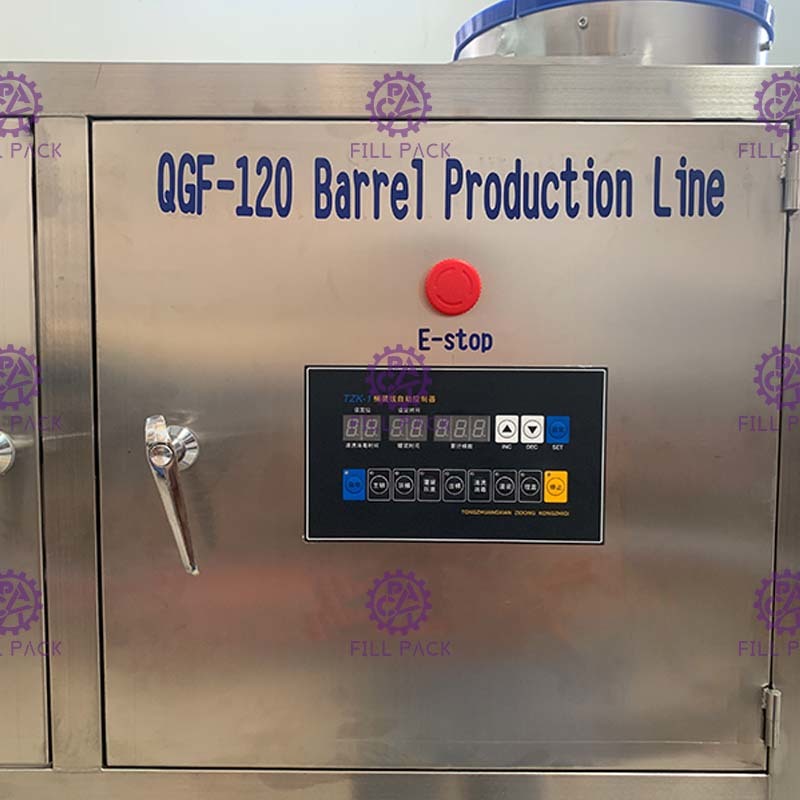

1, Вся машина управляется микрокомпьютерной системой PID, все движение цилиндра заранее рассчитывается для пробега;

2, Машина может работать в автоматической модели, ручная модель предназначена для проверки машины;

Параметры:

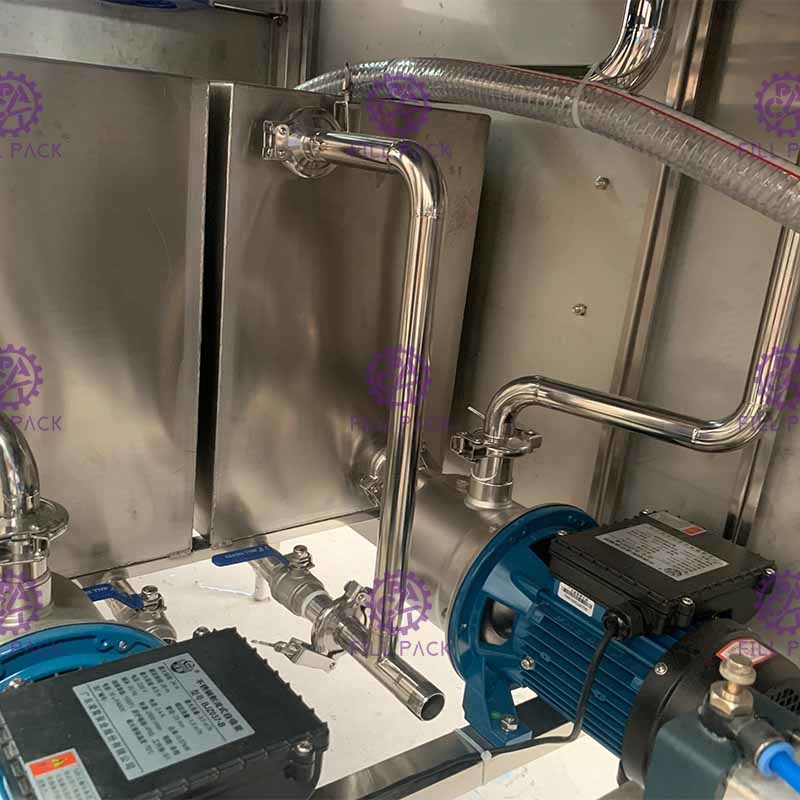

Насос для промывки 1: 0,37 КВт

Насос для промывки 2: 0,37 КВт

Наполнительный насос: 0,55 кВт

Мотор сортировки крышки: 0,09 КВт

Размеры: 2500*650*1600 мм (без погрузчика) /2500*650*1800 мм ((с погрузчиком на крышке)

+ 2000 мм конвейер

Размер упаковки: 2800*700*1600мм (без погрузчика) /2800*700*1800мм (с погрузчиком)

Масса: 400 кг

2Конвейер на роликах3Проверка света
