Насос Нанфанг полоща заполнитель бутылки галлона 120 БПХ

Характер продукции

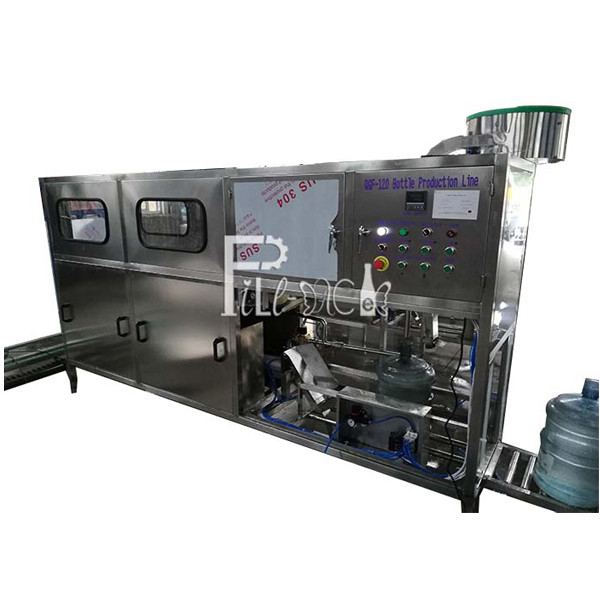

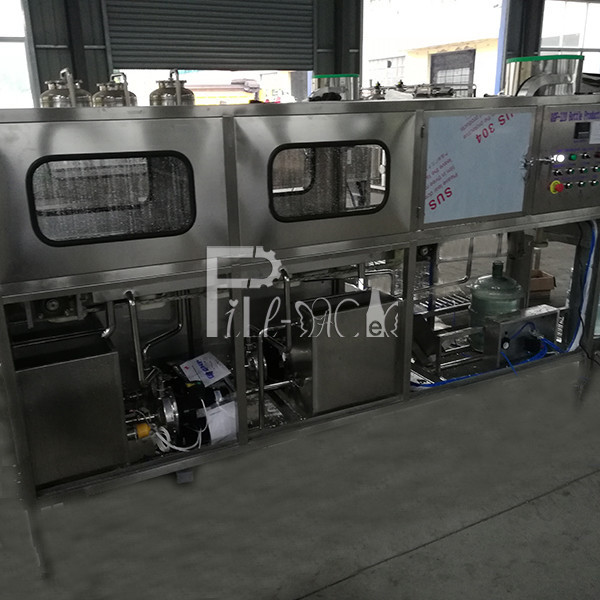

Машина для розлива в галлонные бутылки Nanfang, промывка насосом 120 бутылок в час, с клапаном для розлива по уровню

Принцип работы:

Эта машина для розлива в галлонные бутылки объединяет функции мойки, розлива и укупорки;

Рабочие вручную загружают пустые банки на стеллаж, стеллажи с банками предварительно перемещаются для очистки банок, а передача усилия осуществляется через коробку передач;
Промывка разделена на две части. Первый процесс - использование дезинфицирующего средства, а второй - использование очищенной воды.

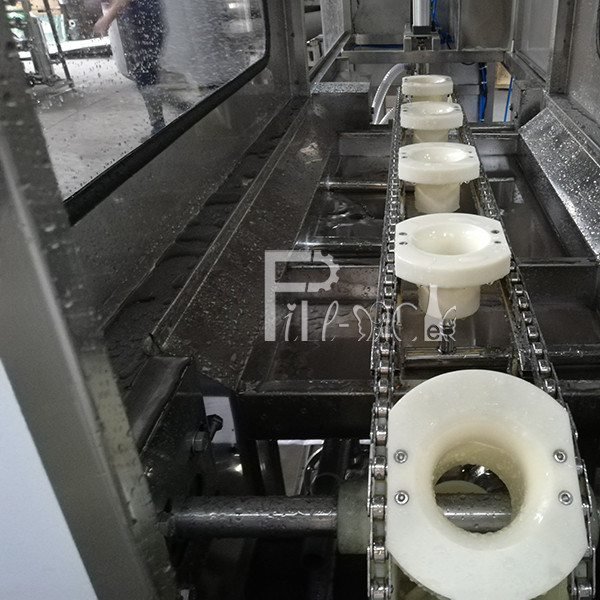

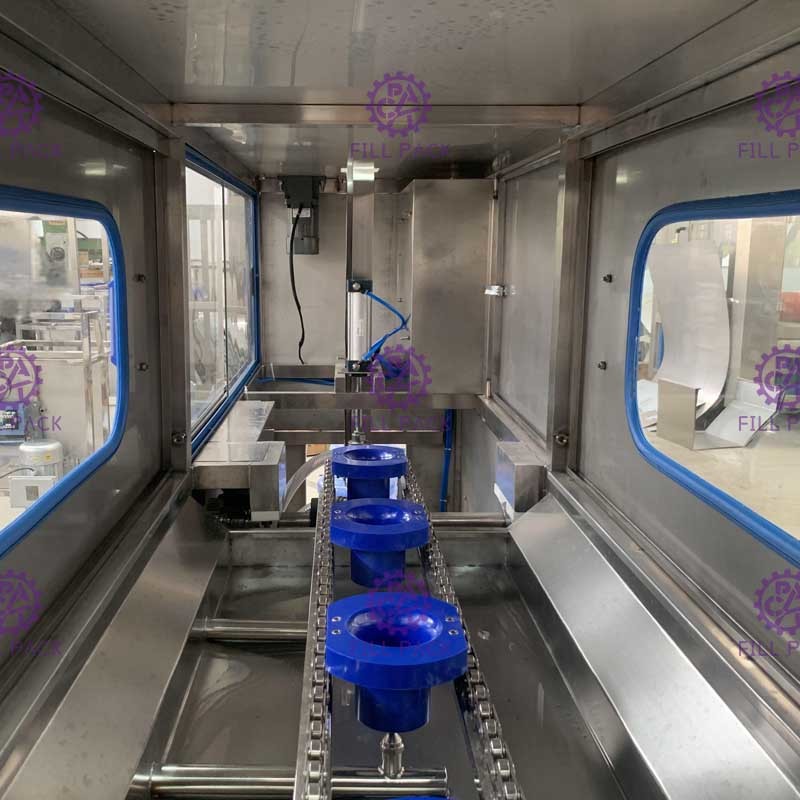

После промывки банка падает с кронштейна банки на угловую пластину под действием силы тяжести через приводную цепь.

Затем банка толкается толкающим цилиндром под головкой розлива, после чего начинается розлив;

количество розлива можно контролировать, установив время розлива.

После этого заполненная банка будет перемещена под укупорочную головку пустой банкой.

Рабочие помещают множество неупорядоченных крышек в загрузчик крышек, и загрузчик крышек автоматически сортирует крышки, чтобы опустить их в направляющую крышек.

Когда заполненная бутылка проходит под головкой укупорки, крышка падает на горлышко банки, а затем бутылка укупоривается автоматически укупорочным цилиндром.

Характеристики:

1. Вся машина для розлива в галлонные бутылки управляется системой Mitsubishi PLC, весь ход цилиндра рассчитывается заранее для расстояния привода;

2. Машина для розлива в галлонные бутылки может работать в автоматическом режиме, ручной режим предназначен для проверки машины;

Параметры:

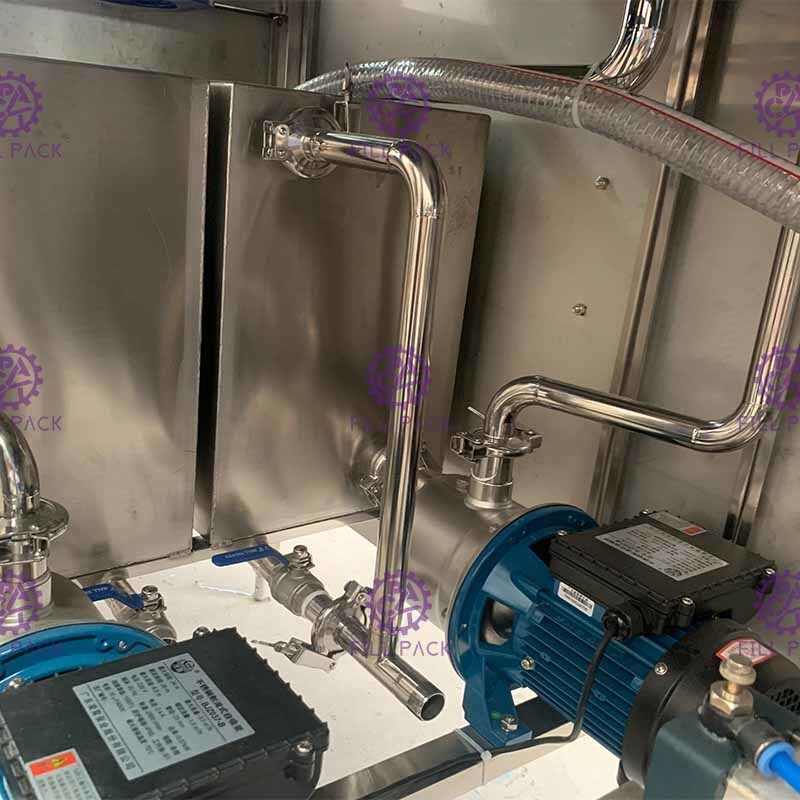

Насос для промывки 1: 0,37 кВт

Насос для промывки 2: 0,37 кВт

Насос для розлива: 0,55 кВт

Двигатель сортировки крышек: 0,09 кВт

Размеры: 3100*570*1450 мм (загрузчик крышек сбоку) / 2700*570*1720 мм (загрузчик крышек сверху) + 2000 мм конвейер

Вес: 400 кг

Клапан розлива по уровню с высокой точностью для справки:
