20 галлона строки 120 БПХ литра линия одиночного заполняя

Характер продукции

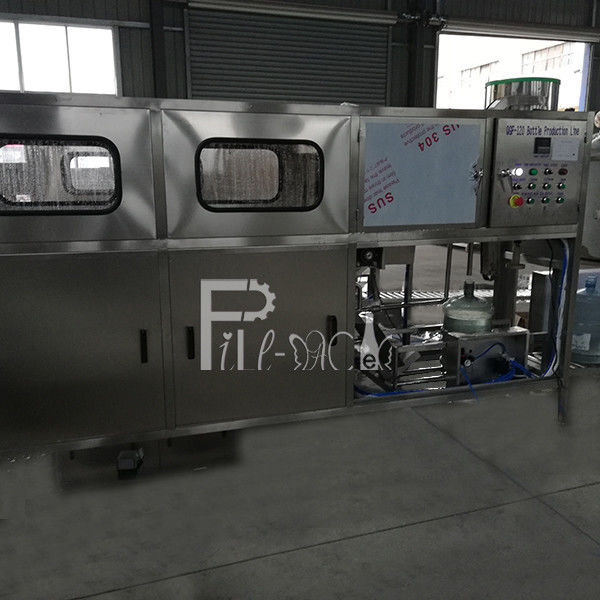

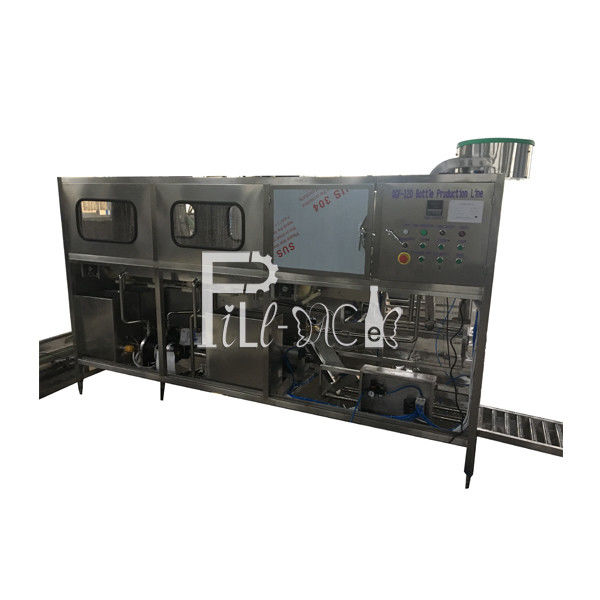

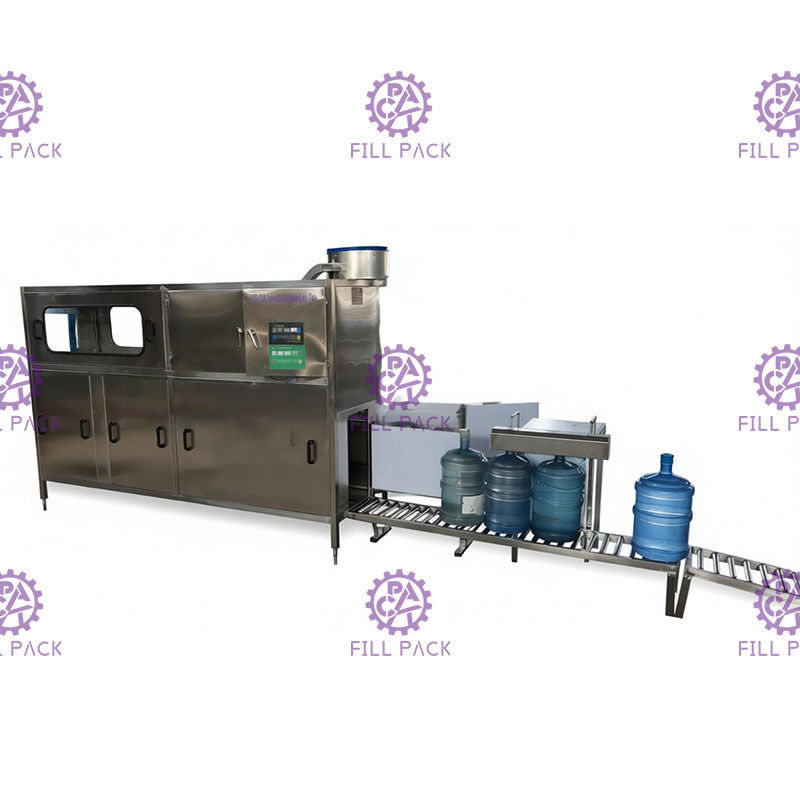

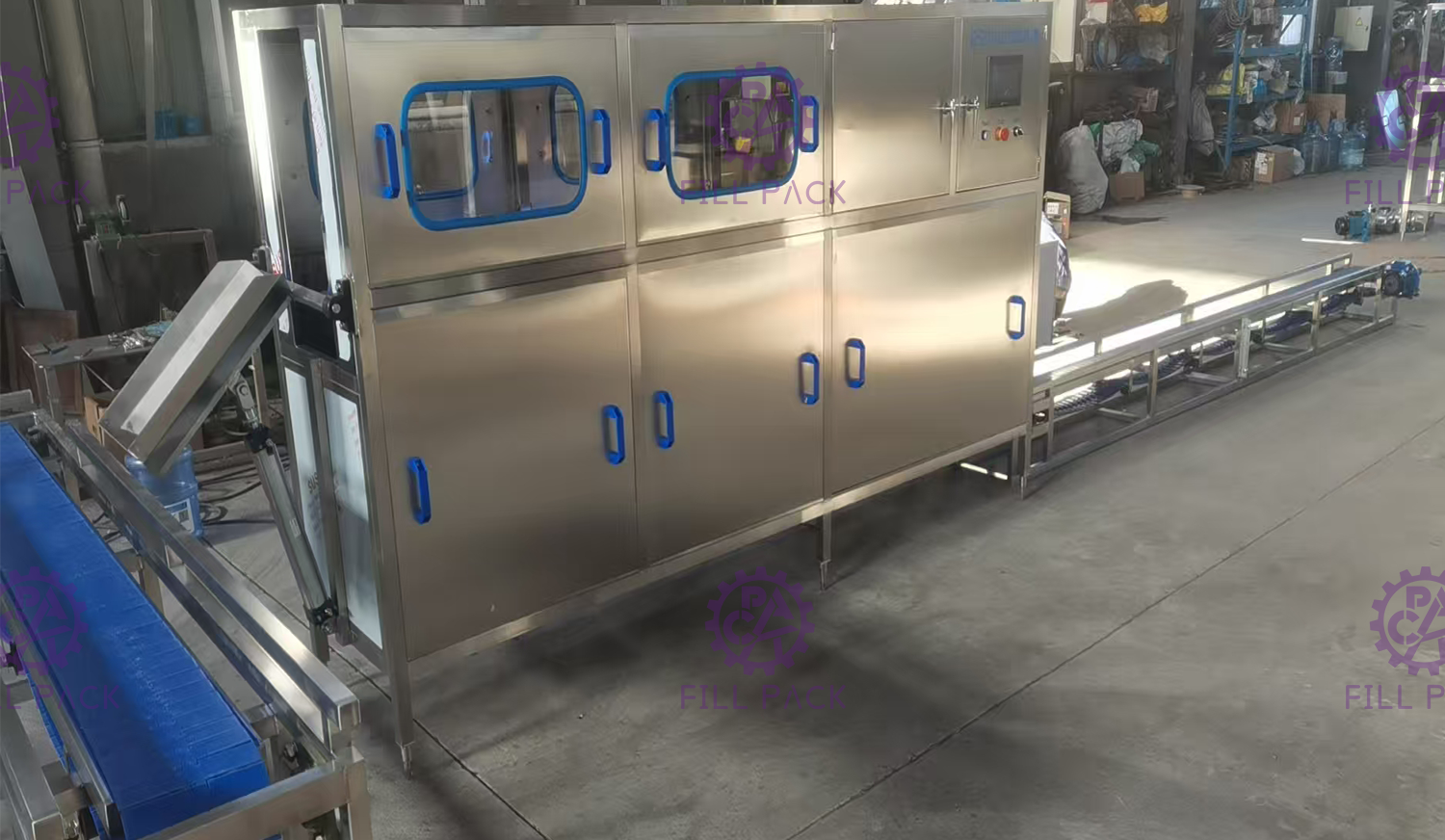

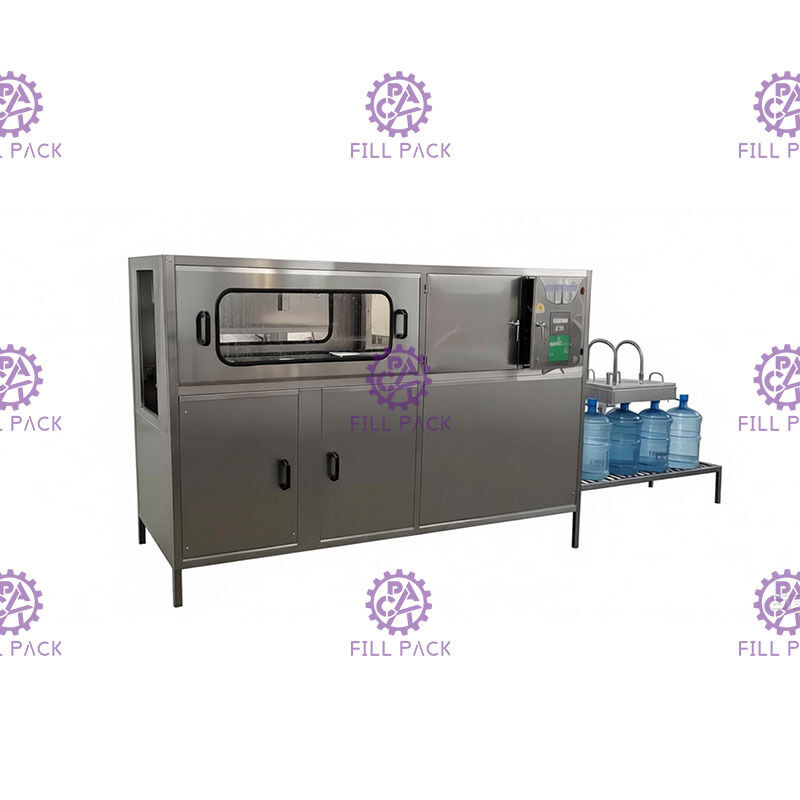

Автоматическая однорядная установка для розлива 3-5 галлоновых бутылей производительностью 120 бутылей в час с системой управления PLC

Принцип работы:

Эта установка для розлива галлоновых бутылей объединяет функции мойки, розлива и укупорки;

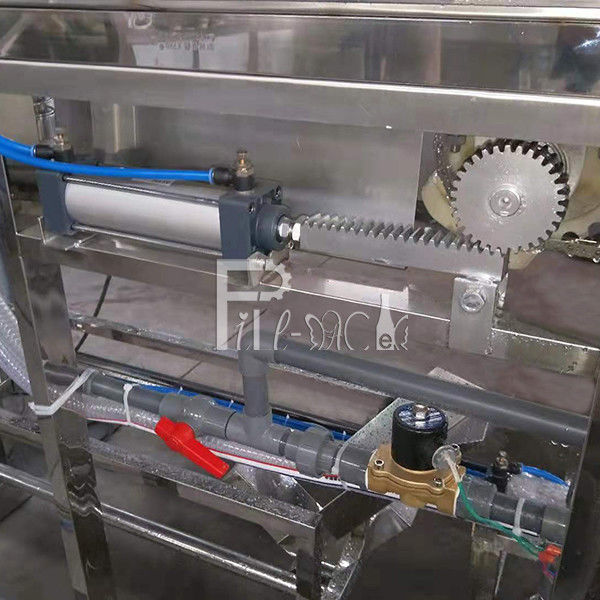

Рабочий вручную загружает пустую бутыль в держатель, держатель с бутылью перемещается вперед для мойки, передача осуществляется с помощью зубчатого цилиндра;

Мойка разделена на 2 этапа: первый этап - дезинфицирующей жидкостью, второй этап - чистой водой;

После мойки бутыли падают на наклонную пластину из держателя под действием силы тяжести с помощью приводной цепи;

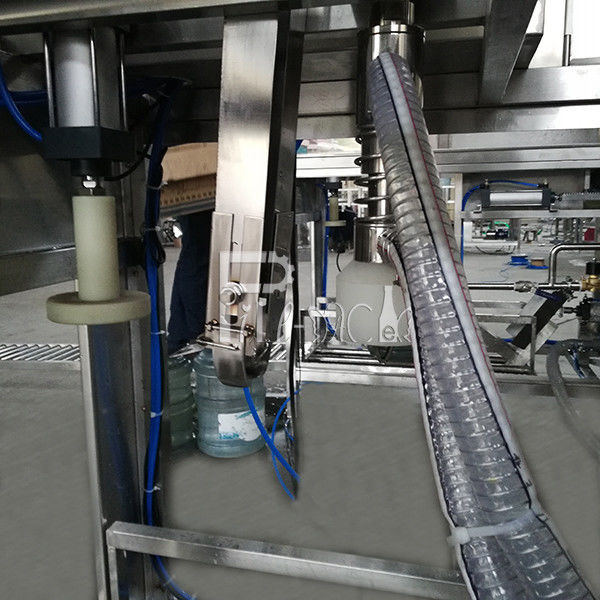

Затем бутыли перемещаются толкающим цилиндром под разливочную головку, после чего начинается розлив;

Объем розлива можно контролировать, устанавливая время розлива.

Заполненные бутыли перемещаются под укупорочную головку следующими пустыми бутылями.

Рабочий загружает много неупорядоченных крышек в загрузчик крышек, загрузчик крышек автоматически сортирует крышки для загрузки в направляющую. Когда заполненные бутыли проходят под укупорочной головкой, крышка падает на горлышко бутылки, затем укупорочный цилиндр автоматически выполняет укупорку с помощью прижимного цилиндра.

Характеристики:

1. Вся установка для розлива галлоновых бутылей управляется системой PLC Mitsubishi, все перемещения цилиндров рассчитываются заранее для определения расстояния;

2. Установка для розлива галлоновых бутылей может работать в автоматическом режиме, ручной режим предназначен для проверки машины;

Параметры:

Насос ополаскивания 1: 0,37 кВт

Насос ополаскивания 2: 0,37 кВт

Насос розлива: 0,55 кВт

Двигатель сортировки крышек: 0,09 кВт

Размеры: 3100*570*1450 мм (загрузчик крышек сбоку) / 2700*570*1720 мм (загрузчик крышек сверху) + конвейер 2000 мм

Вес: 400 кг

Детали водяных насосов:

Детали двигателей:
