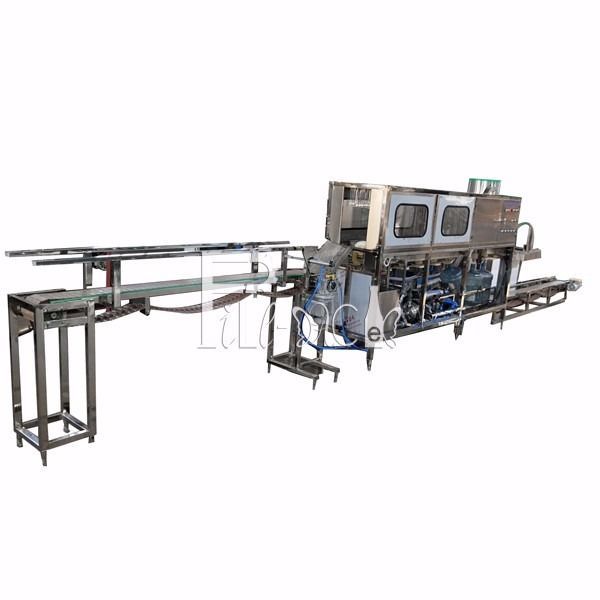

Линия воды ведра 120 БПХ заполняя

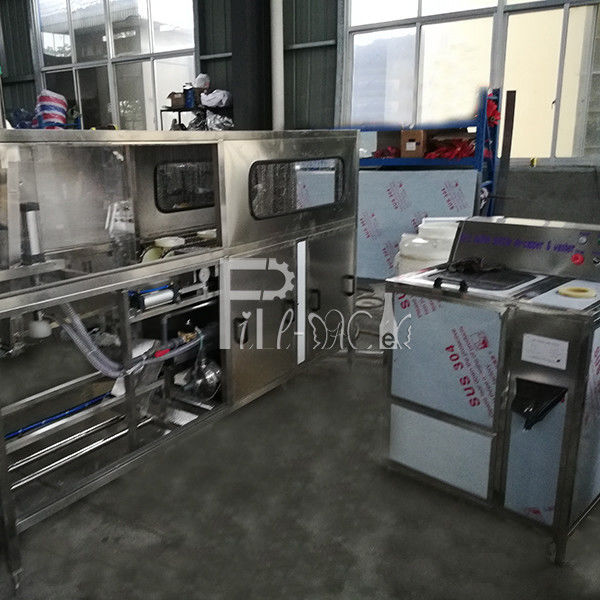

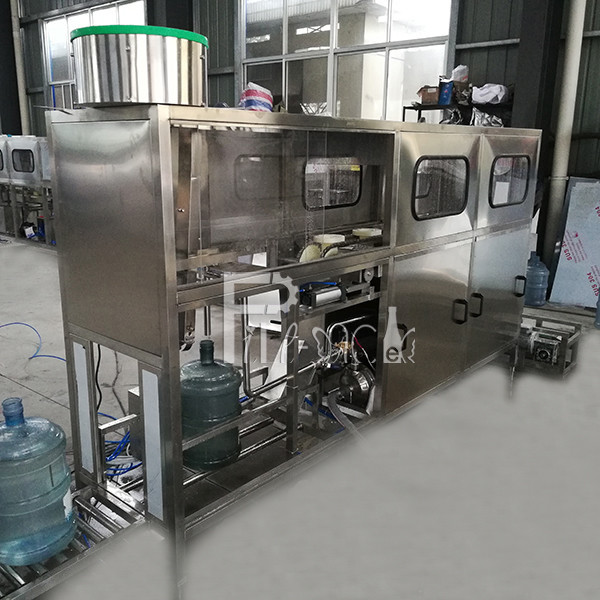

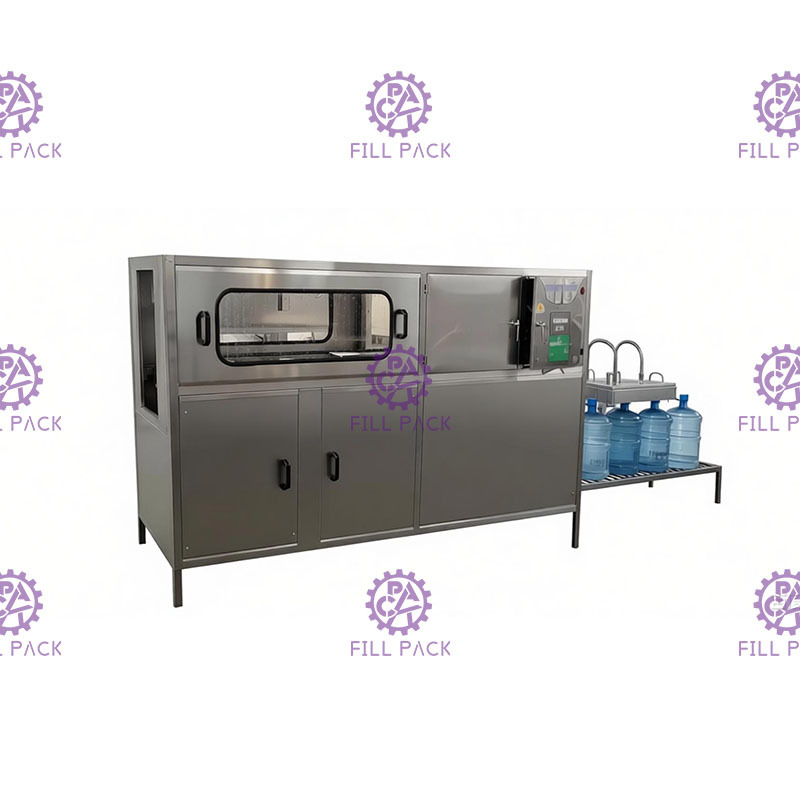

Моноблочный ополаскиватель-наполнитель-укупорщик с полной SUS304Принцип:

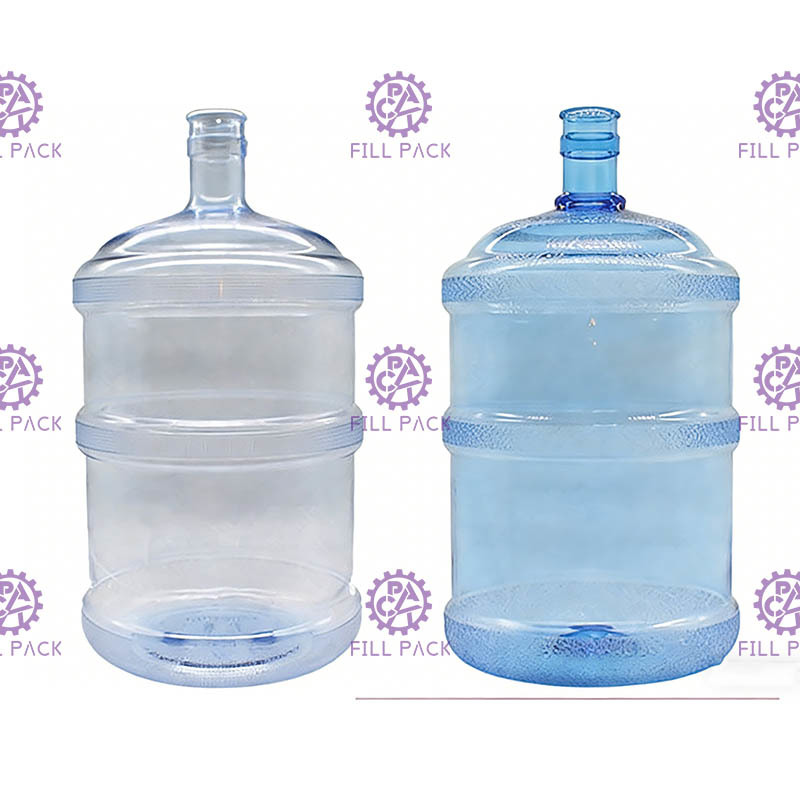

Эта линия розлива воды в бутылки объемом в галлон объединяет функции мойки-розлива-укупорки;

Рабочий вручную загружает пустую банку на держатель банки, держатель банки с банкой будет перемещен заранее для мойки банки, сила передачи осуществляется зубчатым цилиндром;

Мойка будет разделена на 3 части, 1-й процесс - дезинфицирующей жидкостью, 2-й процесс - промывкой оборотной водой, 3-й процесс - чистой водой; После мойки банки будут падать на угловую пластину с держателя банки под действием передаточной цепи с силой тяжести;

Затем банки будут перемещены толкающим цилиндром под наполнительную головку, затем начнется розлив;

Объем розлива можно контролировать, установив время розлива.

Заполненные банки будут перемещены под укупорочную головку пустыми банками.

Рабочий помещает много неупорядоченных крышек в загрузчик крышек, загрузчик крышек автоматически сортирует крышки для загрузки в направляющую крышек. Когда заполненные бутылки проходят под укупорочной головкой, крышка упадет на горлышко банки, затем укупорочный цилиндр выполнит укупорку автоматически с помощью цилиндра для прижима крышки.

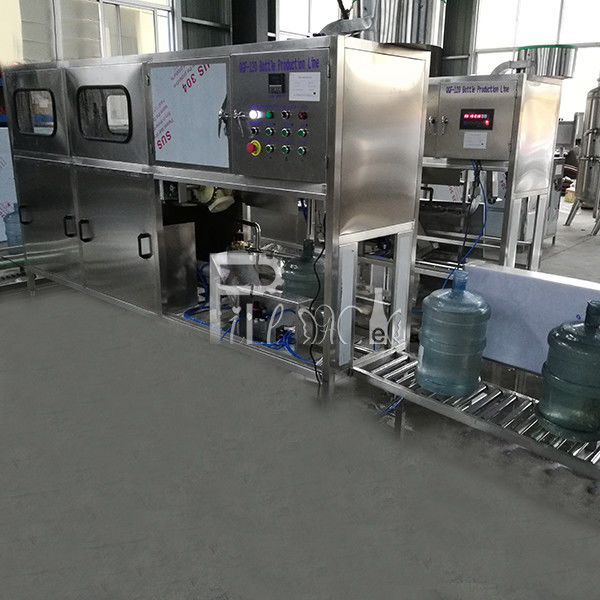

Детали панели управления ПЛК:

Сортировщик крышек:

Параметры:

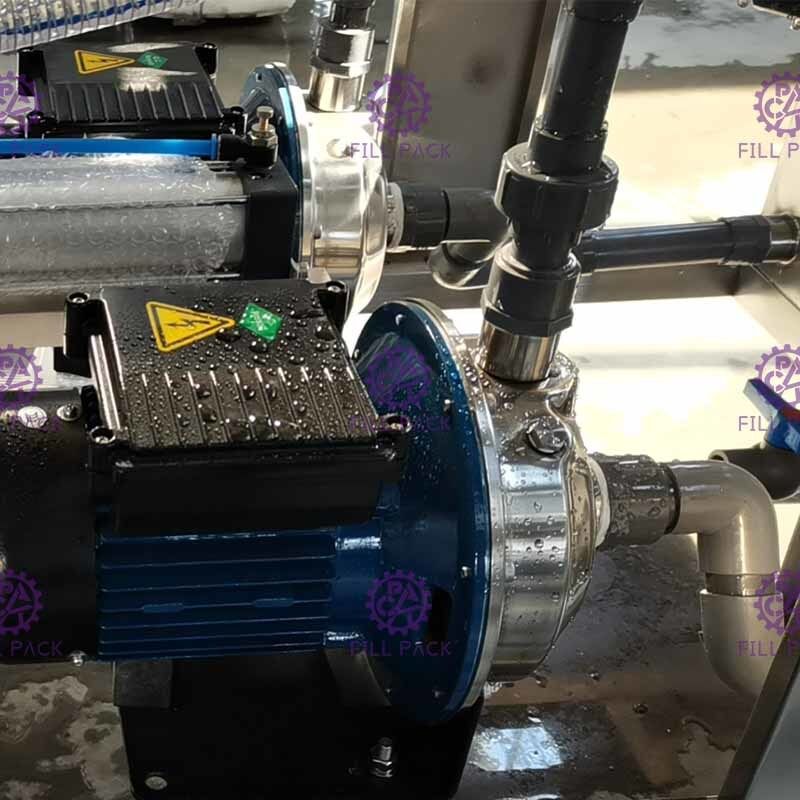

Насос ополаскивания 1: 0,37 кВт

Насос ополаскивания 2: 0,37 кВт

Насос розлива: 0,55 кВт

Двигатель сортировки крышек: 0,09 кВт

Размеры: 3100*570*1450 мм (загрузчик крышек сбоку)/2700*570*1720 мм (загрузчик крышек сверху)

+ 2000 мм конвейер

Вес: 400 кг

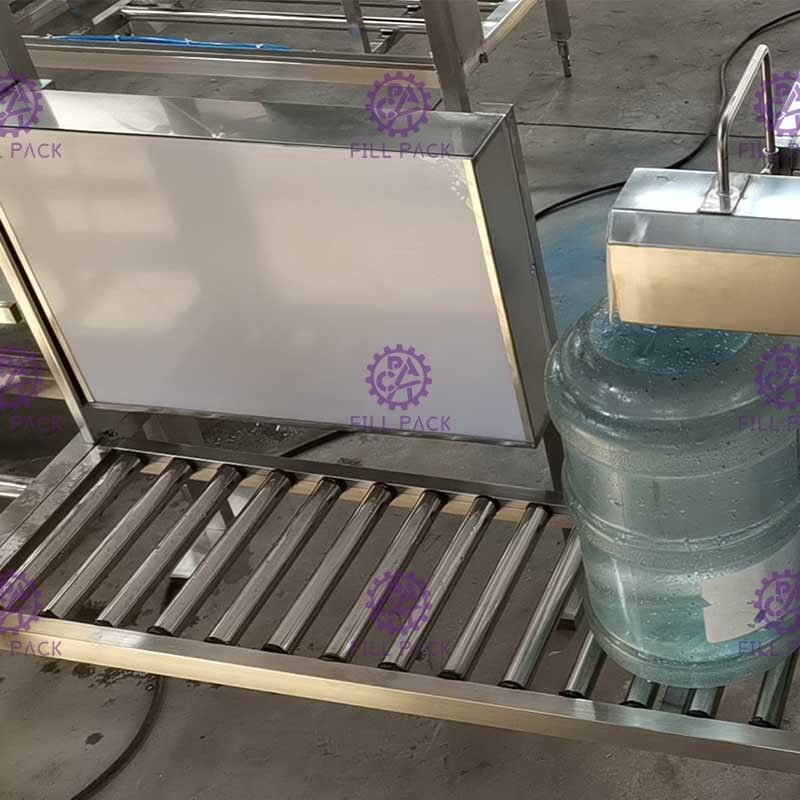

3, Роликовый конвейер

4, Контрольный свет

5, Термоусадочный туннель для этикеток

1.6, Маркировочная машина с твердыми чернильными роликами

Описание:

Использование технологии фотоэлектрической интеграции, усовершенствованного твердого чернильного колеса, обладает превосходными характеристиками мгновенной печати и мгновенного высыхания, которые нелегко стереть. Машина имеет передовую конструкцию, точное производство, стабильную работу, продольно контролируется по положению с помощью электронного управления, произвольно регулируется, фотоэлектрически контролируемые действия печати и подсчеты, а также можно установить количество печатных листов.

Применимо к поверхностному вдавливанию или цветной печати даты производства, номера партии продукта, срока годности, квалификации инспекции и т. д. картонных коробок, этикеток, бирок, сертификатов и т. д., с автоматической сортировкой, автоматическим подсчетом, случайным позиционированием, предустановленным временем печати, оттиск четкий, цвет опционален, скорость печати высокая, мгновенная печать мгновенно высыхает, потери и другие преимущества.
